快恢复二极管属于整流二极管中的高频二极管,特点是它的反向恢复时间很短,这一点特别适合高频率整流。快恢复二极管的反向恢复时间是其性能的重要参数,反向恢复时间的定义是:二极管从正向导通状态急剧转换到截止状态,从输出脉冲下降到零线开始,到反向电源恢复到最大反向电流的10%所需要的时间。常用符号trr表示,trr值越小的快恢复二极管工作频率越高。因为导通和截止转换迅速,从而可以改善整流波形。
快恢复二极管的内部结构与普通二极管不同,普通整流二极管是一个PN结,而快恢复二极管PN结中间增加了基区I,构成PIN硅片。由于基区很薄,反向恢复电荷很小,所以快恢复二极管的反向恢复时间较短。从电物理现象来解释,导通状态向截止状态转变时,二极管在阻断反向电流之前需要首先释放上个周期存储的电荷,这个放电时间被称为反向恢复时间,反向恢复时间实际上是由电荷存储效应引起的.反向恢复时间就是存储电荷耗尽所需要的时间。
在业余条件下,利用万用表能检测快恢复、超快恢复二极管的单向导电性,以及内部有无开路、短路故障,并能测出正向导通压降。若配以兆欧表,还能测量反向击穿电压。
将万用表置于Rx1k挡,测快恢复二极管的正、反向电阻,正向电阻一般为几欧姆,反向电阻为∞,如果测得的阻值均为∞或为0,则表明被测管子损坏。 快恢复二极管的对管检测方法与上述方法基本相同,但必须首先确定其共用端是哪个引脚,然后再用上述方法对各个快恢复二极管进行检测。

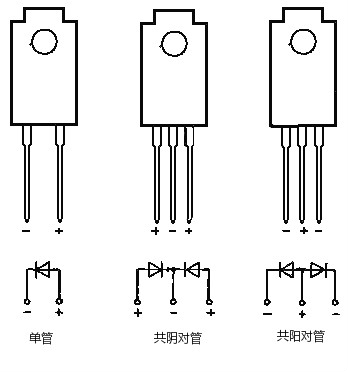

实例:测量一只C90-02超快恢复二极管,其主要参数为:trr=35ns,Id=5A,IFSM=50A,VRM=700V。外型同图(a)。将500型万用表拨至R×1档,读出正向电阻为6.4Ω,n′=19.5格;反向电阻则为无穷大。进一步求得VF=0.03V/格×19.5=0.585V。证明管子是好的。
使用注意事项
1)有些单管,共三个引脚,中间的为空脚,一般在出厂时剪掉,但也有不剪的。
2)若对管中有一只管子损坏,则可作为单管使用。
3)测正向导通压降时,必须使用R×1档。若用R×1k档,因测试电流太小,远低于管子的正常工作电流,故测出的VF值将明显偏低。在上面例子中,如果选择R×1k档测量,正向电阻就等于2.2kΩ,此时n′=9格。由此计算出的VF值仅0.27V,远低于正常值(0.6V)。
