    三极管8050与8550对管的参数
    三极管8050和8550对管的参数,整理了很多品类不同参数以及引脚排列的区别,提供给大家参考学习。

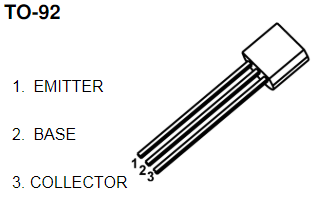

    封装TO-92
    三极管8050与8550
    上图是 8050和8550三极管TO-92封装外形和引脚排列图
    封装SOT—23
    三极管8050与8550
    上图是8050和8550三极管S0T-23封装外形和引脚排列图
    8050和8550三极管在电路应用中经常作为对管来使用,当然很多时候也作为单管应用。
    8050为硅材料NPN型三极管;
    8550为硅材料PNP型三极管。
    8050S、8550S、S8050、S8550参数:
    耗散功率0.625W (貼片: 0.3W)
    集电极电流0.5A
    集电极一基极电压40V
    集电极一发射极击穿电压25V
    特征频率fT最小150MHZ
    按三极管后缀号分为B、C、D档;貼片为L、H档
    放大倍数 B85-160、C120-200、D160-300、L100-200、H200-350
    C8050、C8550参数:
    耗散功率1W
    集电极电流1.5A
    集电极一基极电压40V
    集电极一发射极击穿电压25V
    特征频率fT最小100MHZ典型190MHZ
    放大倍数:按三极管后缀号分为B-C-D档
    放大倍数 B: 85-160 、C:120-200 、D:160-300
    8050SS、8550SS参数:
    耗散功率:1W(TA=25℃) 、2W(TC=25℃)
    集电极电流1.5A
    集电极一基极电压40V
    集电极一发射极击穿电压25V
    特征频率fT最小100MHZ
    放大倍数:按三极管后缀号分为B-C-D-D3共4档
    放大倍数 B: 85-160 、C:120-200、 D:160-300 、D3:300-400
    引脚排列有E-B-C、E-C-B两种
    SS8050 SS8550参数:
    耗散功率:1W(TA=25℃) 、2W(TC=25℃)
    集电极电流1.5A
    集电极一基极电压40V
    集电极一发射极击穿电压25V
    特征频率fT最小100MHZ
    放大倍数:按三极管后缀号分为B-C-D共3档
    放大倍数 B: 85-160、 C:120-200 、D:160-300
    引脚排列多为E-B-C
    看完上面的资料,注意到在代换相应的8050或8550三极管时,除了型号匹配,放大倍数也是很重要的参数。但是现在更是厂家众多,所以在选择物料的时候更要详细对照数据手册确认物料,确保无误!
