    8050都有哪些封装-8050不同封装图
    常用三极管8050封装都有:贴片封装SOT-23、SOT-323、SOT-89,插件封装TO-92;如何区分这些8050封装,通过封装图和尺寸标识可以很好的识别。
    了解8050封装前,需要知道8050存在两种不同的型号s8050和ss8050,详情了解请点击《s8050和ss8050的区别》
    不同8050封装之间都有哪些不同,先说贴片SOT-23封装,SOT-23封装图如下:
    8050封装8050封装
                                     S8050 SS8050
    相同的封装两种不同型号,具体参数也有所不同:
    Type Polarity Pcm Ic BVCBO BVCEO BVEBO HFE Vce(sat)
    (mW) (mA) (V) (V) (V) MIN MAX Vce(V) Ic(mA) (V) Ic(mA) IB(mA)
    S8050 NPN 300 500 40 25 5 120 400 1 50 0.6 500 50
    SS8050 NPN 300 1500 40 25 5 120 400 1 100 0.5 800 80
    SS8050三极管相比S8050三极管能承受的工作电流更大,这个封装识别两种不同型号只需要看三极管上面的J3Y和Y2,J3Y就是S8050,Y2就是SS8050。

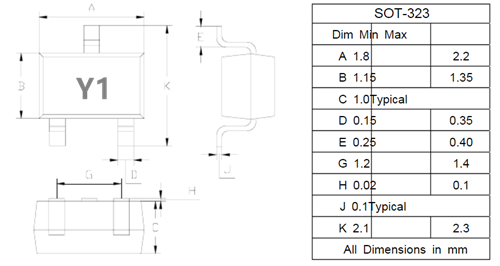

    贴片SOT-323封装,图片如下图:
    8050封装
    SOT-323的封装就只有SS8050这一个型号;
    Type Polarity Pcm Ic BVCBO BVCEO BVEBO HFE Vce(sat)
    (mW) (mA) (V) (V) (V) MIN MAX Vce(V) Ic(mA) (V) Ic(mA) IB(mA)
    SS8050 NPN 200 1500 40 25 5 120 350 1 100 0.5 800 80
    SS8050封装SOT-23和封装SOT-323参数基本相同,目前两种封装都统一成SOT-23了,但是难免会遇到,当遇到的时候也知道他们就是同一个三极管。
    贴片SOT-89封装,封装图如下:
    8050封装
    SOT-89封装的8050三极管型号是PXT8050,功率达到1W,电流达到1.5A,放大倍数85~400;
    Type Polarity Pcm Ic BVCBO BVCEO BVEBO HFE Vce(sat)
    (mW) (mA) (V) (V) (V) MIN MAX Vce(V) Ic(mA) (V) Ic(mA) IB(mA)
    8050 NPN 1000 1500 40 25 5 85 400 1 100 0.5 800 80
    插件TO-92封装,封装图如下
    8050封装
    插件TO-92封装有S8050和SS8050两个型号,具体参数如下:
    Type Polarity Pcm Ic BVCBO BVCEO BVEBO HFE Vce(sat)
    (mW) (mA) (V) (V) (V) MIN MAX Vce(V) Ic(mA) (V) Ic(mA) IB(mA)
    S8050 NPN 625 500 40 25 5 85 400 1 50 0.6 500 50
    SS8050 NPN 1000 1500 40 25 5 85 400 1 100 0.5 800 80
    同样的8050三极管,但是有着不同的封装和参数,当然价格也是各不相同,所以在采购和选择8050三极管的时候一定要清楚的对比适合自己的封装,如有不懂的地方可以点击左侧在线咨询。
    烜芯微专业制造二极管,三极管,MOS管,桥堆等20年,工厂直销省20%,1500家电路电器生产企业选用,专业的工程师帮您稳定好每一批产品,如果您有遇到什么需要帮助解决的,可以点击右边的工程师,或者点击销售经理给您精准的报价以及产品介绍
