    钽电容是电解电容吗-钽电容与电解电容的区别
    钽电容性能优异,别看它的体积小,但是电容量非常的大。日常生活中钽电容的应用越来越广,随处可见它的身影,那么对于钽电容你了解多少呢?钽电容是电解电容吗?钽电容和电解电容又有什么区别呢?现在就由合晶芯城的小编为你一一解答。

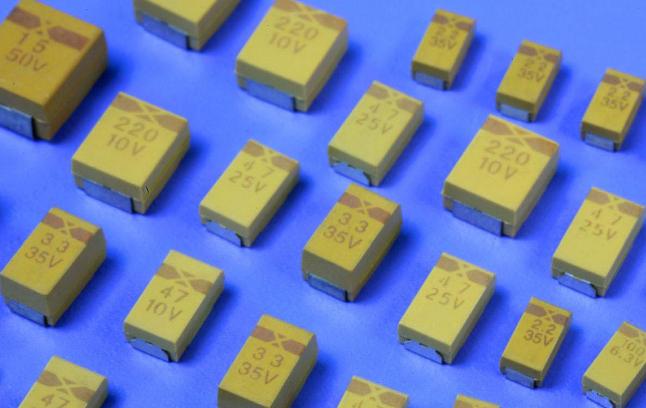

    钽电容
    钽电容是电解电容吗
    钽电容全称是钽电解电容,也属于电解电容的一种,使用金属钽做介质,不像普通电解电容那样使用电解液,钽电容不需像普通电解电容那样使用镀了铝膜的电容纸绕制,本身几乎没有电感,但这也限制了它的容量。此外,由于钽电容内部没有电解液,很适合在高温下工作。这种独特自愈性能,保证了其长寿命和可靠性的优势。固体钽电容器电性能优良,工作温度范围宽,而且形式多样,体积效率优异,具有其独特的特征:钽电容器的工作介质是在钽金属表面生成的一层极薄的五氧化二钽膜。此层氧化膜介质与组成电容器的一端极结合成一个整体,不能单独存在。因此单位体积内具有非常高的工作电场强度,所具有的电容量特别大,即比容量非常高,因此特别适宜于小型化。

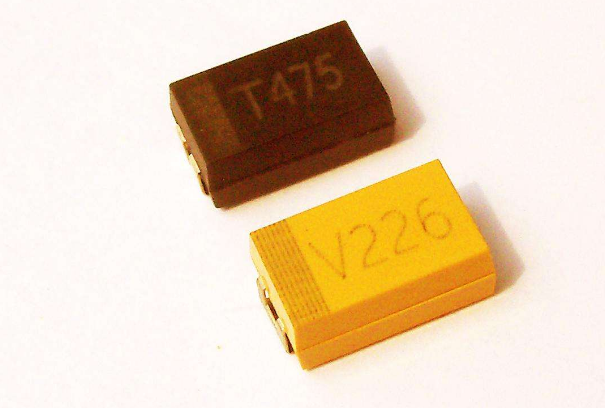

    钽电容
    钽电容和电解电容的区别
    1、电解电容里面是用纸隔开的铝箔电极卷绕,外面套个铝外壳,充有电解液。钽电容是以钽(固体)为主要材料,没有电解液。
    2、在相同容量前提下,铝电解的结构原理决定了它的体积比较大,钽电容体积小。
    3、铝电解电容ESR(等效串联电阻)比较大,钽电容ESR很小。
    4、铝电解电容内部有电解液,受热会膨胀,过热会爆炸(有防爆阀的就会撑开防爆阀,漏液),所以电解电容工作温度一般最高是105度,钽电容内部没有液体,耐高温,没有漏液危险。
    5、电解电容工作频率很低,一般1KHZ以下,表现比较好,频率高以后表现出的ESR很高,而钽电容则高频特性比较好,频率范围覆盖电解电容。
    6、电解电容可以做到耐高压,常见的电解电容(如开关电源里用的)有400V以上的,而钽电容很难做到耐高压的,一般工作电压在10V左右,高的有16V的,再高的就很少见,特别低大容量的,耐压做的更低,我见过的470UF最高的也就35V耐压,还是军工企业定制的。
    7、电解电容的材料和工艺决定了它容易受环境温度影响,而钽电容的钽金属则是非常坚固稳定,王水是公认的对金属腐蚀和溶解能力很强的东西,可以把纯金溶解腐蚀,但王水对钽几乎造不成伤害。钽的熔点也非常高,的这种稳定性决定了它非常稳定,其参数性能不容易受外界温度影响。
    8、电解电容纹波电流超过额定值以后最大的危险是发热、爆炸、漏液,钽电容纹波电流超额定值以后会爆炸、着火,而且钽电容抗过流(纹波电流)能力很差,非常容易着火,这是钽电容最大的弱点。
    9、电解电容工艺简单,材料很普通,价格便宜,钽电容的材料钽金属是不可再生的矿物资源,全球钽矿含量非常有限,而且因为钽耐高温,耐腐蚀,加工起来也非常困难,所以钽电容价格昂贵。

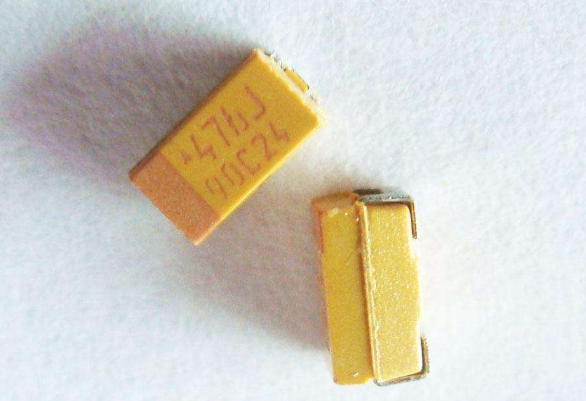

    钽电容
    钽电容封装方法
    电容:可分为无极性和有极性两类,无极性电容下述两类封装最为常见,即0805、0603;所以其温度稳定性以及精度都不是很高,而贴片元件由于其紧贴电路版,所以要求温度稳定性要高,所以贴片电容以钽电容为多,根据其耐压不同,贴片电容又可分为A、B、C、D四个系列,具体分类如下:
    类型封装形式耐压
    A 3216 10V
    B 3528 16V
    C 6032 25V
    D 7343 35V
    贴片电容的尺寸表示法有两种,一种是英寸为单位来表示,一种是以毫米为单位来表示,贴片电容的系列型号有0402、0603、0805、1206、1812、2010、2225、2512,是英寸表示法,04表示长度是0.04英寸,02表示宽度0.02英寸,其他类同型号尺寸(mm)
    英制尺寸公制尺寸长度及公差宽度及公差厚度及公差
    0402 1005 1.00±0.05 0.50±0.05 0.50±0.05
    0603 1608 1.60±0.10 0.80±0.10 0.80±0.10
    0805 2012 2.00±0.20 1.25±0.20 0.70±0.20
    1.00±0.20
    1.25±0.20
    1206 3216 3.20±0.30 1.60±0.20 0.70±0.20
    1808 4520 4.50±0.40 2.00±0.20≤2.00
    1812 4532 4.50±0.40 3.20±0.30≤2.50
    2225 5763 5.70±0.50 6.30±0.50≤2.50
    3035 7690 7.60±0.50 9.00±0.05≤3.00

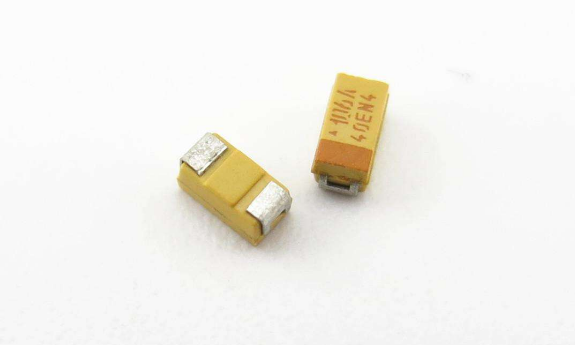

    钽电容
    钽电容的应用原理
    钽极易在空气中氧化,人们利用它的氧化膜作为中介质,由于钽极易氧化,故钽电容有自动“愈合伤口”的修复作用,故耐用,可靠性高。由于氧化膜很薄,故钽电容两极板间距离很近,几无感抗,非常灵敏,故充放电速度快。这些特性决定了钽电容适用于高频、小电流、需要快速反应的电路,故钽电容也在导弹、卫星等需要快速响应和高可靠性的电路中有广泛应用。钽电容由于非常灵敏,充放电快速,故也常用于高级音响的音频电路,主要是高音频电路,由于减少了对高音频弱小电流的损耗,故相对提升了高音,提升了音质。
