驱动电路(Drive Circuit),位于主电路和控制电路之间,用来对控制电路的信号进行放大的中间电路(即放大控制电路的信号使其能够驱动功率晶体管),称为驱动电路。
驱动电路的作用:将控制电路输出的PWM脉冲放大到足以驱动功率晶体管—开关功率放大作用。
![驱动电路,开关电源](http://www.ejiguan.cn/uploadfile/2020/0530/20200530042322161.jpg)
(一)MOSFET的开关过程
![驱动电路,开关电源](http://www.ejiguan.cn/uploadfile/2020/0530/20200530042335921.jpg)
(二)栅极驱动电路的类型
1、直接耦合型驱动电路
![驱动电路,开关电源](http://www.ejiguan.cn/uploadfile/2020/0530/20200530042348443.jpg)
2、脉冲变压器耦合型驱动电路
![驱动电路,开关电源](http://www.ejiguan.cn/uploadfile/2020/0530/20200530042402722.jpg)
3、电容耦合型驱动电路
![驱动电路,开关电源](http://www.ejiguan.cn/uploadfile/2020/0530/20200530042412980.jpg)
4、电容耦合型驱动电路–改进型I
![驱动电路,开关电源](http://www.ejiguan.cn/uploadfile/2020/0530/20200530042426429.jpg)
5、电容耦合型驱动电路–改进型II
![驱动电路,开关电源](http://www.ejiguan.cn/uploadfile/2020/0530/20200530042438325.jpg)

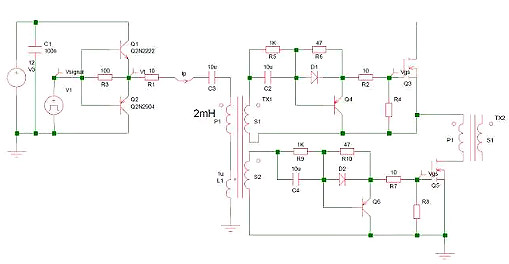

6、用于双管正激的驱动电路
![驱动电路,开关电源](http://www.ejiguan.cn/uploadfile/2020/0530/20200530042450754.jpg)
7、用于桥式变换器的驱动电路
![驱动电路,开关电源](http://www.ejiguan.cn/uploadfile/2020/0530/20200530042502471.jpg)
(三)驱动电路设计中的实际问题
1、电容耦合型驱动电路中的振荡
![驱动电路,开关电源](http://www.ejiguan.cn/uploadfile/2020/0530/20200530042512986.jpg)
2、桥式变换器中的驱动–常用电路
![驱动电路,开关电源](http://www.ejiguan.cn/uploadfile/2020/0530/20200530042525459.jpg)
3、桥式变换器中的驱动–改进电路
![驱动电路,开关电源](http://www.ejiguan.cn/uploadfile/2020/0530/20200530042536873.jpg)
驱动电路实质
驱动电路的实质是给栅极电容充放电
开通:
1.驱动电压足够高,一般>10V;(减小RDS(on))
2.足够的瞬态驱动电流,快的上升沿; (加速开通)
3.驱动电路内阻抗小。 (加速开通)
![驱动电路,开关电源](http://www.ejiguan.cn/uploadfile/2020/0530/20200530042554664.jpg)
关断:
1. 足够的瞬态驱动电流,快的下降沿; (加速关断)
2. 驱动电路内阻抗小。 (加速关断)
3. 驱动加负压。 (防止误导通)分析常见开关电源中的7种驱动电路图解
