同步整流是采用通态电阻极低的专用功率MOSFET，来取代整流二极管以降低整流损耗的一项新技术。它能大大提高DC/DC变换器的效率并且不存在由肖特基势垒电压而造成的死区电压。
Buck电路是由一个功率晶体管开关Q与负载串联构成的，其电路如图3.1。驱动信号ub周期地控制功率晶体管Q的导通与截止，当晶体管导通时，若忽略其饱和压降，输出电压uo等于输入电压；当晶体管截止时，若忽略晶体管的漏电流，输出电压为0。电路的主要工作波形如图3.2。
同步整流buck电路原理

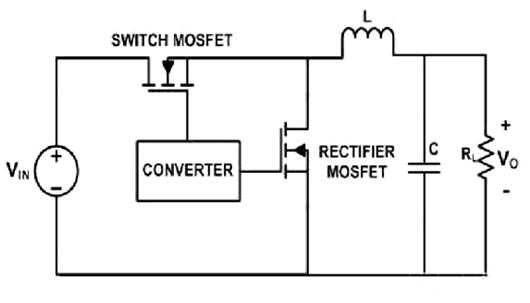

同步整流buck电路图如下：
同步整流结构：用功率mosfet替代整流二极管，可以提高转换器效率。
buck变换器的输出电压平均值总是小于输入电压
当流过电感的电流在每个周期不会降为0时，定义变换器工作于连续导通模式。
变换器开关导通时等效电路图
变换器开关管关断时等效电路图如图：

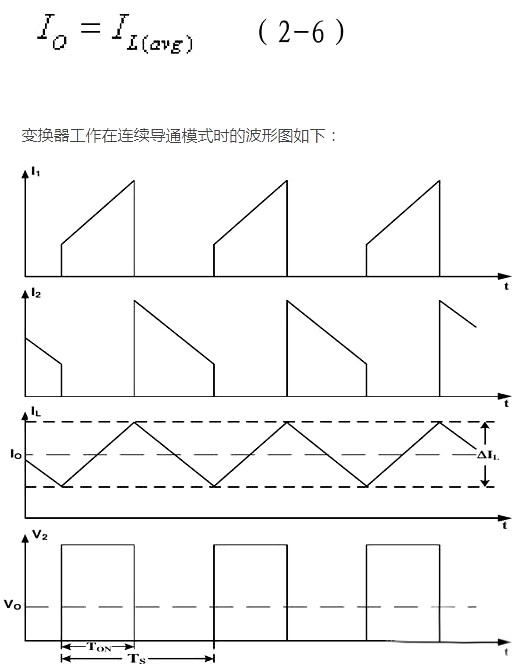

在整个开关周期内，电感都传递能量给滤波电容和负载，而滤波电容每个周期的平均电流为0，其能量的变化量为0。故输出负载电流等于电感电流平均值：
