烜芯微生产20P07L场效应管,提供20P07L的参数规格书,20P07L中文资料与20P07L场效应管的引脚图

20P07L场效应管参数具体如下：

极性：P沟通

Power Dissipation(w)功耗：1.5W

Continuous Drain Current ID(A)持续漏极电流：-7A

Drain-Source Voltage VDS(V)漏源极电压：-20V

Gate-Source Voltage VGS(V)栅源电压：±12V

Gate Threshold Voltage Vgs(ts)开启电压：-0.4V~ -1V

Static Drain-Source On-Resistance RDS(on)导通电阻ID=-5A,VGS=-4.5V：Typ 20mΩ Max 26mΩ

Static Drain-Source On-Resistance RDS(on)导通电阻ID=-4A,VGS=-2.5V：Typ 27mΩ Max 37mΩ

Junction and Storage Temperature Range ：结和储存温度范围：-55 to 150℃

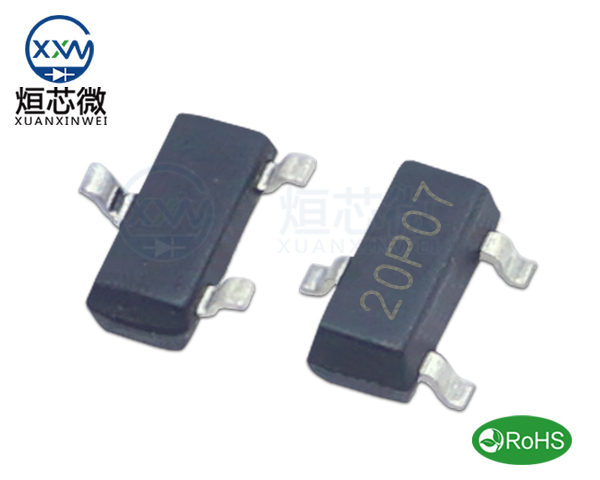

20P07L场效应管封装为：SOT23-3L

作用与应用

20P07L场效应管的核心作用是作为电子开关使用。在电路中，它通过控制栅极电压来调节漏源路径上的电流流动，实现对负载的精确控制。20P07L广泛应用于以下领域：

电源管理：20P07L可用作低压降开关，用于电源管理电路中的电池充放电控制、DC-DC变换器等。

信号放大：在音频放大器和低频放大器中，20P07L可以作为信号放大的关键部件。

开关控制：在各种开关电路中，如LED灯控制、电机控制等，20P07L能提供高效的开关控制功能。

模拟开关：在模拟电路中，20P07L可以作为开关管，用于模拟信号的控制和处理。

充电管理：在移动设备和电动车等充电管理系统中，20P07L用于充电过程中的电池保护和充电控制。
