    电子元件识别大全图
    电子元件识别大全图,电子元器件基础知识,作为一位电子元器件的采购,不单单是需要灵活的业务能力,还更需要掌握电子元器件的一些硬件的东西。如电子元器件的分类、型号识别、用途等专业基础知识,才能为企业提供更好、更专业的采购建议。那接下来就给大家盘点一些关于电子元器件基础知识。
    电子元件识别大全图-分立元器件与集成电路(ic)
    从物理结构、电路功能和工程参数上,有源器件可以分为分立器件和集成电路两大类。分立元器件是与集成电路(ic)相对而言的。
    集成电路(ic integrated circuit)是一种把一类电路中所需的晶体管、阻容感等元件及布线互连一起,制作在一小块或几小块半导体晶片或介质基片上,封装为一整体,具有电路功能的电子元器件。
    分立元器件就是指普通的电阻、电容、晶体管等单个电子元件,统称分立元件。分立元件就是功能单一、“最小”的元件,内部不再有其它元件功能单元。
    电子元件识别大全图
    电路类元件与连接类元件区分图
    电子系统中的无源器件可以按照所担当的电路功能常分为电路类器件、连接类器件。
    电子元件识别大全图详解
    (一)电子元件识别大全图-电阻
    电子元器件基础知识之电阻。电阻器我们习惯称之为电阻,是电子设备中最常应用的电子元件, 电阻在电路中用“r”加数字表示,如:r13表示编号为13的电阻。电阻在电路中的主要作用为分流、限流、分压偏置、滤波(与电容器组合使用)和阻抗匹配等。
    参数识别:电阻的单位为欧姆(ω),倍率单位有:千欧(kω),兆欧(mω)等。换算方法是:1兆欧(mω)=1000千欧(kω)=1000000欧。电阻的参数标注方法有3种,即直标法、色标法和数标法。
    1、数标法主要用于贴片等小体积的电路,如:472 表示 47×100ω=即4.7k;103 表示10000ω(10后面加三个0)也就是10kω
    2、色环标注法使用最多,第一道色环表示阻值的最大一位数字,第二道色环表示第二位数字,第三道色环表示阻值未应该有几个零,第四道色环表示阻值的误差。
    电子元件识别大全图
    色环标注法图
    (二)电子元件识别大全图-电容
    电容是由两片金属膜紧靠,中间用绝缘材料隔开而组成的电子元件。电容在电路中一般用“c”加数字表示,如c223表示编号为223的电容电容的特性主要是隔直流通交流。
    电子元件识别大全图
    (三)电子元件识别大全图-电感
    电感线圈是将绝缘的导线在绝缘的骨架上绕一定的圈数制成的电子元件。直流可通过线圈,直流电阻就是导线本身的电阻,压降很小;当交流信号通过线圈时,线圈两端将会产生自感电动势,自感电动势的方向与外加电压的方向相反,阻碍交流的通过,所以电感的特性是通直流阻交流,频率越高,线圈阻抗越大。电感在电路中可与电容组成振荡电路。
    电子元件识别大全图
    (四)电子元件识别大全图-晶体二极管
    二极管的主要特性是单向导电性,也就是在正向电压的作用下,导通电阻很小;而在反向电压作用下导通电阻极大或无穷大。晶体二极管在收音机中对无线电波进行检波,在电源变换电路中把交流电变换成为脉动直流电,在数字电路中充当无触点开关等,都是利用了它的单向导电特性。
    晶体二极管按作用可分为:整流二极管(如1n4004)、隔离二极管(如1n4148)、肖特基二极管(如bat85)、发光二极管、稳压二极管等。
    电子元件识别大全图
    (五)电子元件识别大全图-晶体三极管

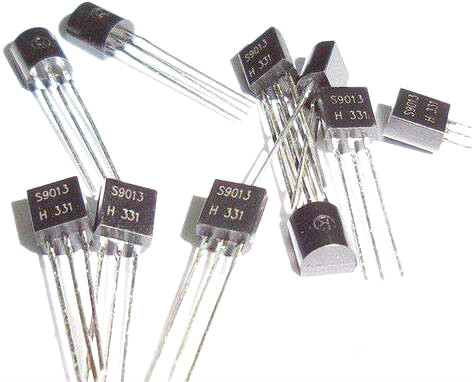

    晶体三极管在电路中具有放大作用和开关作用。我们使用晶体三极管在电路中放大微弱的信号电流或制成自动开关,控制用电器的通断。晶体三极管在电路中常用“q”加数字表示,如:q1表示编号为1的三极管。
    常用晶体三极管的封装形式有金属封装和塑料封装2大类,引脚的排列方式具有一定的规律。晶体三极管的三个极,分别称为基极(b)、集电极(c)和发射极(e),发射极上的箭头表示流过三极管的电流方向。
    电子元件识别大全图
    (六)电子元件识别大全图-集成电路
    集成电路是将二极管、三极管和电阻电容等电子元件按照电路结构的要求,制作在一小块半导体材料上,形成一个完整的具有一定功能的电路,然后封装而成,它的文字符号是ic。
    集成电路是60年代后期,随着电子技术的发展而迅速发展起来的。使用集成电路和使用分立元件组装的电路相比,具有元件少、重量轻、体积小、性能好和省电等多项优点,所以电子产品的集成化已成为电子技术发展的必然趋向。
    电子元件识别大全图
