PCB板ESD静电放电防护电路设计介绍
静电放电是电子设备设计中不可忽视的问题。在PCB设计中，采取有效的静电放电防护措施，可以防止静电对电子设备造成损坏，提高电路的抗静电能力，保证电子产品在各种环境下的稳定运行。以下是九个关键策略：
静电放电是电子设备设计中不可忽视的问题。在PCB设计中，采取有效的静电放电防护措施，可以防止静电对电子设备造成损坏，提高电路的抗静电能力，保证电子产品在各种环境下的稳定运行。以下是九个关键策略：
一、理解静电放电原理
了解静电放电原理，有助于设计有效的ESD保护电路。静电放电通常发生在人或其他物体接触电路时，电流可达数千伏甚至更高，具有很大的破坏性。设计人员需要根据环境中的湿度、温度等因素，选择合适的保护策略。
二、选用合适的ESD保护器件

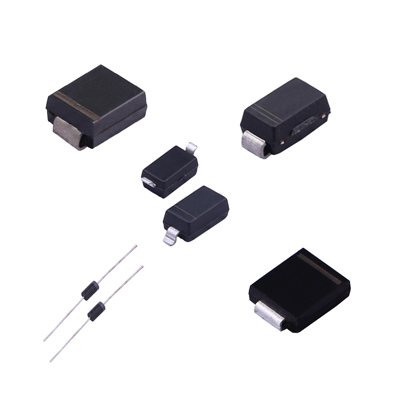

在PCB设计中，选择合适的ESD保护器件至关重要。常见的ESD保护器件包括二极管、瞬态电压抑制二极管（TVS二极管）和气体放电管（GDT）。二极管的击穿特性可以快速消散多余电流，TVS二极管在过压情况下能提供强大的钳位作用，有效保护敏感电路元件。根据电路的具体要求，合理选择保护元件非常关键。
三、优化电路布局
在设计印刷电路板时，合理的布局可以有效减少ESD对电路的影响。将敏感信号线与高压线分开，并与输入和输出端子保持一定的距离，以减少信号传播路径中的电压尖峰。
四、采用金属屏蔽
金属屏蔽是一种有效的ESD保护方法。在电路板外侧贴上金属屏蔽层，可以有效阻挡外界静电干扰，防止静电引起的电磁波传播对电路造成影响。为了获得最佳的保护效果，设计时必须考虑屏蔽层的接地方法。
五、接地设计
正确的接地设计对ESD保护至关重要。在PCB设计中，接地层不仅提供电流回路，还能有效吸收静电放电的能量。设计时必须保证接地系统连接良好，避免接地故障或接地不良，确保接地电阻在合理范围内。
六、使用电源滤波器
电源滤波器不仅可以有效抑制高频噪声，还能在一定程度上滤除静电干扰。在电力线上使用LC滤波器或其他类型的滤波器组件，特别是在传输高频信号或频率时，可以减少ESD对敏感电路的影响。
七、ESD测试和验证
设计完成后，必须进行严格的ESD测试和验证，以确保电路的抗干扰性能和稳定性。测试过程必须确保电路能够在实际使用条件下有效处理各种强度的静电放电。
八、控制PCB制造过程
PCB制造过程中也必须考虑ESD防护。采取防静电措施，确保电路元件在制造过程中保持安全，避免因静电而造成工艺损坏。同时，使用符合防静电要求的材料，减少静电对电路板的影响。
九、工人静电防护
静电的产生不仅是电路设计问题，在设计和制造过程中也必须注意工人的静电防护。使用防静电服和防静电设备，如防静电手套和地垫，可以帮助防止静电直接接触敏感电路元件。此外，确保工作场所环境符合防静电标准，保证足够的湿度和空气流通，也是减少静电积聚的重要措施。
通过以上策略，可以有效提高电路的抗静电能力，保证电子产品的稳定运行。
