晶振在电子设备中占据着关键地位，为众多智能设备提供精准的频率参考。在实际应用中，有源和无源四脚晶体振荡器较为常见，但它们之间的区别容易混淆。以下是快速识别有源、无源四脚晶振的详细分析。
引脚数评估
可以初步根据晶体振荡器的引脚数来区分。双极晶体振荡器一般结构简单，无需额外电源即可与外部电路运行。而四脚晶体振荡器需要进一步区分：
当晶体振荡器有引脚标记点时，通常是有源晶振。
若晶振没有标点且引脚结构对称，很大程度上是无源晶振。
观察厚度差异
四脚晶振的厚度是一个有效的鉴定依据。有源晶振因含有集成的谐振电路，厚度往往比无源晶振略厚。相比之下，无源晶体振荡器主要由石英晶体晶片构成，结构简单，厚度较薄。
标记点评估辅助

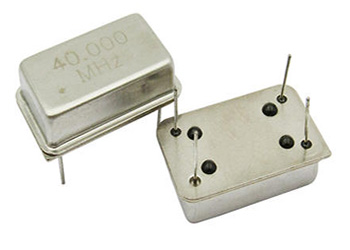

有源晶体振荡器外壳上通常印有标记点，用于指示引脚 1 的位置。从标记点开始，沿逆时针方向依次为引脚 2、引脚 3、引脚 4，这种设计便于快速识别。
无源晶振引脚功能分配不同，可以通过万用表检测来准确区分：
万用表一端接地，测试晶振对角引脚。若无连接或只部分连接，一般是有源晶振。
如果两个对角引脚完全连接，则可能是无源晶振。
分析示例
以无源晶振 YSX321SL 为例，其有四个引脚，引脚排列简单，引脚 1 和 3 为信号输入和输出引脚，引脚 2 和 4 用于接地或浮地，非极化设计便于安装。
而有源晶振 YSO110TR 系列引脚排列复杂：引脚 1 不接地，引脚 2 接地，引脚 3 为信号输出，引脚 4 为电源输入。有源晶体振荡器需要额外电源支持，且具有明显的方向依赖性。
总结
运用上述方法可以快速区分有源和无源四脚晶体振荡器。在实际选型时，要综合考虑晶振的功能要求和应用特性，采用差异化分析方法，以提高电路设计效率，避免因选型不当引发误差问题。
