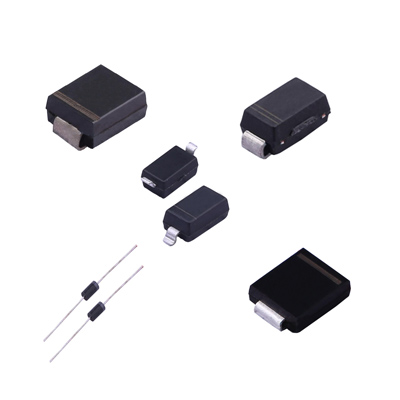

在电子电路设计领域，二极管作为基础却关键的半导体元件，其压降特性对电路性能有着直接且显著的影响。深入探究不同二极管的压降特性，对于工程师精准选型、优化电路设计具有不可忽视的重要意义。
一、硅二极管：传统应用的中流砥柱
硅二极管凭借其稳定性，在众多电路设计中占据着重要地位。其正向压降一般处于 0.6V 到 0.7V 这个区间，这一特性主要是由硅材料的带隙（大约 1.1eV）所决定。当空穴穿越 P-N 结时，需要足够能量来克服能垒，从而形成了相对较高的压降。在整流电路、信号调理电路以及传统电源和直流电机驱动电路等诸多传统应用领域，硅二极管以其成熟可靠的性能，持续发挥着关键作用，广泛用作整流元件，为各类电子设备的稳定运行提供了基础保障。
二、锗二极管：特殊场景下的低电压优势
相较于硅二极管，锗二极管展现出较低的正向压降，通常在 0.2V 到 0.3V 之间。这源于锗材料的带隙相对较小，约为 0.66eV。较小的带隙使得电子和空穴在 P-N 结处的复合过程更为容易，所需的能量较少，进而导致较低的压降。然而，锗二极管的热稳定性欠佳，这在一定程度上限制了其应用范围，但在一些高频应用以及低压电源、高精度器件等特殊场景下，锗二极管凭借其低压降特性，依然具有不可替代的优势，能够满足低电压、高效率应用的需求。
三、肖特基二极管：高频高速电路的优选
肖特基二极管作为一种特殊的二极管，其工作原理基于金属 - 半导体接触，这使得它能够在远低于传统 P-N 结二极管的电压下传导电流，正向压降通常低于 0.4V。这一低压降特性，加之其反向恢复时间短的优势，使得肖特基二极管在高频和高速电路中表现尤为出色。在需要快速开关和高效率的电路设计中，如高频开关电源、高速信号处理电路等，肖特基二极管凭借其卓越的性能，成为了工程师们的首选，能够有效提升电路的效率和响应速度。
四、MOSFET 二极管：同步整流与高效电源的助力
MOSFET（场效应晶体管）虽然通常被用作开关元件，但在同步整流等特定应用场景中，也可以作为二极管来使用。其线路电压降（V_DS）与导通电阻（R_DS(on)）和电流紧密相关，这使得 MOSFET 在高电流应用中具有较低的导通压降。较低的压降意味着更少的功率损耗、更高的效率以及更少的能源浪费，因此 MOSFET 二极管技术在高效电源应用、电源设计和通信设备等领域得到了广泛应用，为提升电源系统的整体性能提供了有力支持。
总结
从硅二极管到肖特基二极管，再到 MOSFET 二极管，每种二极管都具有独特的压降特性和适用场景。硅二极管以其稳定性和适中的压降，在传统电路中依然发挥着重要作用；锗二极管虽在热稳定性上稍逊一筹，但在某些特殊应用场景下凭借低压降优势不可或缺；肖特基二极管则在高频高速电路中凭借低压降和快速恢复时间脱颖而出；而 MOSFET 二极管在同步整流和高效率电源设计中展现出巨大潜力。工程师们在进行电路设计时，深入了解不同类型二极管的压降特性，并根据具体的应用要求做出合理选择，对于优化电路的整体性能和效率至关重要。在电路设计的实践中，充分考虑各种二极管的特性，才能在众多选择中找到最契合应用需求的解决方案，实现电路性能的最优化。
