MOS管线性区的工作原理,应用和优势介绍
在电子电路设计领域，深入理解 MOS 管的线性范围对于掌握其工作原理与应用至关重要。线性区，也被称为非饱和区或可变电阻区，是 MOS 管在特定电压条件下所呈现的工作状态，在电子电路设计中发挥着极为关键的作用。这一状态下的 MOS 管导通特性与 MOS 管本身的线性区定义、工作特性紧密相连，同时与栅源电压（Vgs）和漏源电压（Vds）存在着密不可分的关系。对 MOS 管线性区的原理及优势的深入了解，能够助力我们更好地把握 MOS 管在实际电路中的应用价值。
在电子电路设计领域，深入理解 MOS 管的线性范围对于掌握其工作原理与应用至关重要。线性区，也被称为非饱和区或可变电阻区，是 MOS 管在特定电压条件下所呈现的工作状态，在电子电路设计中发挥着极为关键的作用。这一状态下的 MOS 管导通特性与 MOS 管本身的线性区定义、工作特性紧密相连，同时与栅源电压（Vgs）和漏源电压（Vds）存在着密不可分的关系。对 MOS 管线性区的原理及优势的深入了解，能够助力我们更好地把握 MOS 管在实际电路中的应用价值。
一、MOS 管线性区的定义与特征
MOS 管的线性区工作条件决定了漏极电流（Id）和漏源电压（Vds）会依据具体的工作状况而发生相应的变化。在这一状态下，MOS 管展现出类似受控电阻的特性。详细来说，线性区域具备以下主要特征：
近似线性关系呈现 ：当 Vgs 保持恒定时，Id 与 Vds 之间保持着近似的线性关系。随着 Vds 的逐步增加，沟道电阻呈现出减小的趋势，不过其衰减的速度会逐渐放缓，Id 的增长速率最终趋于稳定。
受控电阻操作模式 ：在线性范围之内，可以将 MOS 管视为一种受控电阻，其电阻的大小受 Vgs 的高低所左右。Vgs 越高，沟道电阻越小，相应地，漏极电流 Id 就会越多。
放大作用体现 ：在 Id 与 Vgs 之间的狭窄区间内近乎呈线性关系，因此，MOS 管在模拟信号放大电路中能够发挥出放大作用。
二、MOS 管线性区的工作机制
MOS 管的工作机制与其独特的结构紧密相关。它由三个电极 —— 栅极（G）、源极（S）和漏极（D）构成，同时在它们之间存在着绝缘层。当栅源电压（Vgs）超过导通电压（Vth）时，在绝缘层下方会形成导电沟道，连接源极和漏极，从而允许电流从漏极流向源极。在线性区，若 Vds 较小且满足 Vgs>Vth 的条件下，随着 Vds 的增大，沟道变得更加深邃，沟道内的电场强度也随之增强。这会促使沟道内的电荷载流子（例如电子或空穴）加速运动，进而导致漏极电流 Id 增加。然而，由于沟道电阻和沟道宽度存在一定的限制，Id 的增长速度会逐渐减慢直至近似线性。当 Vds 增加至接近 Vgs-Vth 时，沟道部分会发生钳位现象，此时 MOS 管进入饱和区，从而终止线性区的工作模式。
三、MOS 管线性区的应用领域
MOS 管线性区的特性在众多应用场景中都扮演着举足轻重的角色：
放大器应用 ：在音频、高频、电源等各类电路中，常常运用 MOS 管作为线性区的信号放大器。通过调节 Vgs 和 Id，能够实现对信号的有效放大。
稳压器功能实现 ：MOS 管适用于稳压应用。凭借线性范围控制的电阻特性，可以通过调节 Vgs 来达成稳定的输出电压调节，使其在电源管理电路中那些对电压调节精度要求较高的应用场合大显身手。
功率转换器中的运用 ：在太阳能逆变器等电力电子器件中，可以借助 MOS 管的线性范围特性来进行功率转换，通过调节 Vgs 和 Vds 来实现电压转换以及控制功能。
四、MOS 管在线性区的优势
MOS 管在线性区的工作特性在模拟电路领域具有很高的应用价值，为电源管理电路的应用带来了独特的优势：
高精度优势 ：线性范围内的 MOS 管具备良好的线性度，特别适合那些对信号放大和稳压精度要求极高的应用场合。
低功耗特性 ：MOS 管不仅沟道电阻较低，而且栅极驱动功率也较小，这使其非常适合应用于低功耗的电子设备与系统中。
高可靠性表现 ：MOS 管输入阻抗高，在高温等复杂恶劣环境下依然能够保持稳定的工作状态，因而非常适合用于恶劣条件下的电路设计。
五、使用 MOS 管线性区时的注意事项
尽管 MOS 管的线性范围特性卓越，但在实际使用过程中仍需留意以下几点：
故障预防措施 ：必须确保 Vds 处在安全范围之内，防止因电压过高而导致 MOS 管出现故障。
温控管理策略 ：在大功率或高温环境下使用时，务必采取有效的散热措施，以保障 MOS 管能够稳定运行。
精确的电路设计要求 ：为了确保 MOS 管的可靠性和性能表现，必须依据 MOS 管的各项参数来精准选择工作条件。
MOS 管的线性范围在特定条件下展现出近乎线性与增益的特性，被广泛应用于电压、功率转换电路中的放大和调制环节。深入理解 MOS 管的工作原理以及线性区特性，将有助于我们更好地发挥其在实际电路设计中的潜在优势，提升电路的整体性能与可靠性。

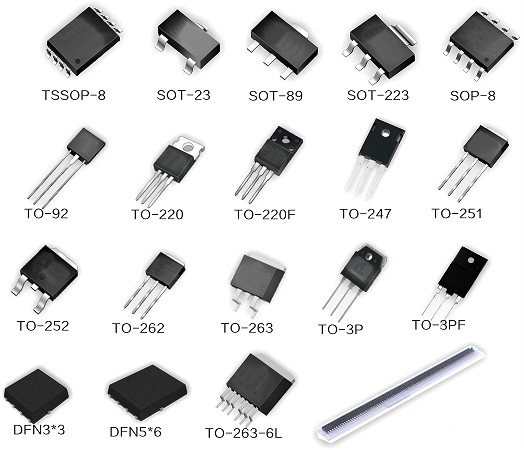

〈烜芯微/XXW〉专业制造二极管，三极管，MOS管，桥堆等，20年，工厂直销省20%，上万家电路电器生产企业选用，专业的工程师帮您稳定好每一批产品，如果您有遇到什么需要帮助解决的,可以直接联系下方的联系号码或加QQ/微信，由我们的销售经理给您精准的报价以及产品介绍
