在现代电子设计领域，随着高速数据传输和高频应用场景的不断拓展，电路的抗干扰能力成为决定设备性能与可靠性的关键因素。干扰不仅会导致电路性能劣化，还可能直接引发电路损坏，给设备运行带来严重风险。TVS（瞬态电压抑制器）作为一种高效的电路保护器件，能够显著增强电路的抗干扰能力，为复杂电子设备的稳定运行提供坚实保障。本文深入探讨了如何运用低电容瞬态抑制二极管来提升电路的抗干扰性能。

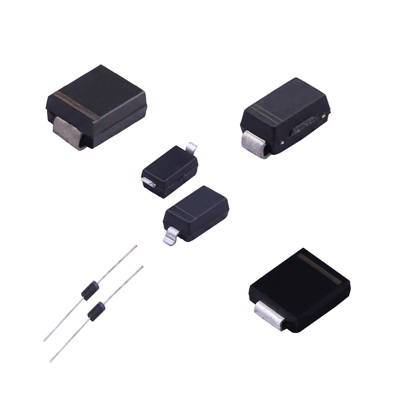

一、TVS低电容二极管的工作原理
TVS低电容二极管的核心功能在于为敏感电路提供针对静电放电（ESD）、快速电瞬变（EFT）以及电流浪涌等电压瞬变的防护。其工作原理是在正常工作电压下呈现高阻抗状态，此时对电路的影响微乎其微。然而，当电压一旦超过其预设的击穿阈值，它会在瞬间切换至低阻抗状态，并迅速将多余的电流引导至地线，以此避免电压瞬变对电路造成损害。在高速电路中，高电容可能会引发信号完整性问题，导致信号失真与延迟。通过降低器件的电容值，低电容TVS二极管能够有效规避这些问题，使其在高速通信接口、无线通信系统以及其他高频应用场景中大显身手。
二、低电容特性对抗干扰能力的影响
电路的抗干扰能力主要体现在其抵御外部电磁干扰（EMI）和瞬态电压的能力上。低电容二极管凭借其极低的电容值，在抑制电压瞬变方面表现出色，同时还能确保高速信号传输的稳定性。以下是低电容TVS二极管在提升抗干扰能力方面的几个重要优势：
（一）高频信号完整性保护
低电容TVS二极管能够有效防止因高电容引起的信号失真和衰减问题，确保数据传输的完整性和通信的稳定性。对于USB、HDMI和以太网等高速通信接口而言，这一点尤为重要。在这些高速数据传输场景中，信号的完整性直接关系到数据传输的准确性和效率，任何微小的失真都可能导致数据错误或传输中断。低电容TVS二极管通过其快速响应和低电容特性，能够最大程度地减少对信号传输的影响，保障高速数据流的顺畅传输。
（二）静电放电（ESD）保护
静电放电是电子设备在实际应用中面临的一大威胁，尤其对于那些暴露在复杂外部环境中的设备。低电容TVS二极管对静电放电具有快速反应能力，能够在静电放电发生瞬间，将多余电流迅速转移至地面，从而防止设备因静电放电而损坏。这种保护机制对于便携式电子设备、工业自动化设备以及户外通信设备等尤为重要，能够有效提高设备的可靠性和耐用性。
（三）减少射频干扰（RFI）
在射频应用中，射频干扰是影响电路正常工作的主要问题之一。低电容TVS二极管通过抑制电路中的高频噪声，降低高频干扰的影响，确保电路在复杂的电磁环境下仍能保持稳定运行。这对于射频识别（RFID）系统、无线传感器网络以及移动通信设备等射频应用至关重要，能够有效提高信号传输的质量和系统的抗干扰性能。
三、应用场景及实例分析
低电容TVS二极管凭借其卓越的抗干扰性能，在众多需要高速信号传输和高精度测量的领域得到了广泛应用。以下是一些典型应用场景的实例分析：
（一）高速通信接口保护
在现代电子设备中，USB 3.0、HDMI、DisplayPort等高速数据传输接口被广泛应用于计算机、智能手机、高清电视等设备。低电容TVS二极管在这些接口电路中发挥着关键作用，能够有效防止电压瞬变和电流浪涌对接口电路的损害，提高接口的稳定性和耐用性。例如，在支持4K视频传输的HDMI接口电路中，低电容TVS二极管可以确保高清视频数据的完整传输，避免因信号干扰而导致的图像卡顿、色彩失真等问题，为用户提供了一个流畅、高质量的视觉体验。
（二）无线通信设备中的干扰防止
在无线通信设备中，如Wi-Fi路由器、蓝牙模块和移动通信基站等，低电容TVS二极管被广泛应用于保护高频接口，减少射频干扰。通过在无线通信电路中引入低电容TVS二极管，可以有效抑制外部电磁干扰对信号传输的影响，提高信号的传输质量和通信的可靠性。即使在长期运行和复杂的电磁环境下，低电容TVS二极管也能够确保无线通信设备稳定工作，避免因干扰导致的信号中断、数据丢失等问题，保障无线通信网络的顺畅运行。
（三）工业设备电源保护
工业自动化设备通常需要在恶劣的电磁环境和复杂的工况下运行，其电源模块容易受到电压尖峰、浪涌电流等瞬态电压的冲击。低电容TVS二极管可广泛应用于工业设备的电源保护电路中，防止电压瞬变对电源模块和后续电路的损害。通过在电源输入端安装低电容TVS二极管，可以有效吸收瞬态过电压能量，确保工业设备的稳定供电，延长设备的使用寿命，减少因电源故障导致的生产停机时间，提高工业生产的效率和可靠性。
四、选择低电容TVS二极管的重要参数
在设计电路时，选择合适的低电容TVS二极管至关重要，这直接关系到电路的抗干扰性能和设备的可靠性。以下是一些需要重点考虑的重要参数：
（一）击穿电压
击穿电压是选择低电容TVS二极管的关键参数之一。所选二极管的击穿电压应略高于电路正常工作电压，以确保在正常工作条件下二极管保持高阻抗状态，不影响电路的正常运行。同时，击穿电压应足够低，以确保在电压瞬变发生时能够及时导通，将多余的电流引导至地线，保护电路免受过电压的损害。例如，对于一个工作电压为5V的电路，可以选择击穿电压为6V~8V的低电容TVS二极管，这样既能保证正常工作时的稳定性，又能在电压超过阈值时迅速响应，提供有效的保护。
（二）电容值
对于高速信号传输电路，电容值是影响信号完整性的关键因素。在选择低电容TVS二极管时，应尽量选择电容值较低的型号，以减少对信号传输的影响。一般来说，电容值越低，对高速信号的干扰越小，能够更好地保持信号的完整性和通信的质量。例如，在USB 3.0接口电路中，信号传输速率高达5Gbps，此时应选择电容值在1pF~2pF之间的低电容TVS二极管，以确保信号在高速传输过程中的稳定性和可靠性。
（三）最大脉冲电流
最大脉冲电流是指TVS二极管能够承受的最大瞬态电流。在选择时，应确保所选二极管的最大脉冲电流大于电路中可能出现的最大瞬态电流，以防止二极管因过电流而损坏。例如，在电源保护电路中，如果预计可能出现的瞬态电流峰值为50A，那么应选择最大脉冲电流大于50A的低电容TVS二极管，以确保在瞬态电流冲击下能够可靠地保护电路。
（四）响应时间
快速响应时间对于抑制瞬态电压至关重要。TVS二极管的响应时间越短，就越能及时地将过电压能量引导至地线，减少对电路的损害。一般来说，优质低电容TVS二极管的响应时间可以达到纳秒级，甚至更短。在高速数据传输和高频应用场景中，应优先选择响应时间短的低电容TVS二极管，以确保对瞬态电压的快速响应和有效抑制。
五、结论
低电容TVS二极管在现代电路设计中扮演着至关重要的角色，尤其是在高速数据传输、无线通信以及对抗干扰要求极高的应用场景中。通过正确选择和合理应用低电容TVS二极管，设计人员能够显著提升电路的抗干扰能力，确保电子设备在复杂的电磁环境下稳定、可靠地运行。这不仅有助于延长电子设备的使用寿命，还能大幅提高设备的整体性能和用户体验。在电子技术不断发展的今天，低电容TVS二极管的应用将更加广泛，为电子设备的稳定运行保驾护航。
