烜芯微生产20P80F场效应管,提供20P80F的参数规格书,20P80F中文资料与20P80F场效应管的引脚图

20P80F场效应管参数具体如下：

极性：P沟通

Power Dissipation(w)功耗：41.67W

Continuous Drain Current ID(A)持续漏极电流：-85A

Drain-Source Voltage VDS(V)漏源极电压：-18V

Gate-Source Voltage VGS(V)栅源电压：±12V

Gate Threshold Voltage Vgs(ts)开启电压：-0.4V~ -1V

Static Drain-Source On-Resistance RDS(on)导通电阻ID=-20A,VGS=-4.5V：Typ 2.4mΩ Max 3.2mΩ

Static Drain-Source On-Resistance RDS(on)导通电阻ID=-20A,VGS=-2.5V：Typ 3.3mΩ Max 4.5mΩ

Junction and Storage Temperature Range ：结和储存温度范围：-55 to 150℃

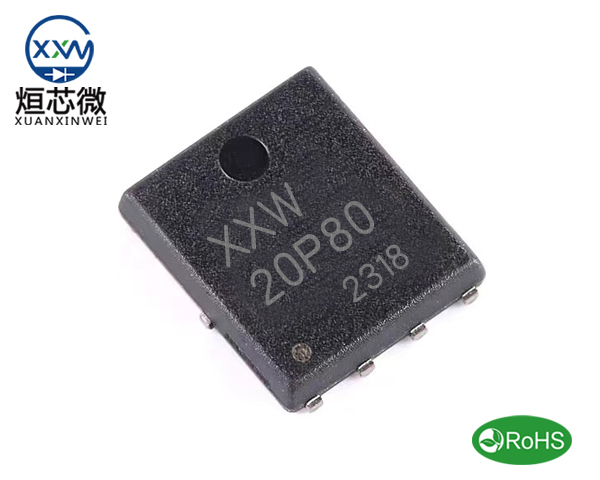

20P80F场效应管封装为：PDFN5*6-8L

作用与应用

20P80F场效应管的核心作用是作为电子开关使用。在电路中，它通过控制栅极电压来调节漏源路径上的电流流动，实现对负载的精确控制。20P80F广泛应用于以下领域：

电源管理：20P80F可用作低压降开关，用于电源管理电路中的电池充放电控制、DC-DC变换器等。

信号放大：在音频放大器和低频放大器中，20P80F可以作为信号放大的关键部件。

开关控制：在各种开关电路中，如LED灯控制、电机控制等，20P80F能提供高效的开关控制功能。

模拟开关：在模拟电路中，20P80F可以作为开关管，用于模拟信号的控制和处理。

充电管理：在移动设备和电动车等充电管理系统中，20P80F用于充电过程中的电池保护和充电控制。
