电流源电路解析,电流源电路图介绍
在工业控制系统领域，电流源电路扮演着举足轻重的角色。于长距离传输模拟测量场景下，相较于电压，电流的应用更为普遍。电流传输模式具备诸多显著优势，其对过电压信号有着极佳的适应性，能有效避免因过电压而引发表的系列问题。另外，在面对长接线致使电阻增加的情况时，电流传输却能泰然处之，传输效果几乎不受其影响。更为关键的是，电流源在抗干扰性能上表现出众，相较于其他信号传输方式，电流信号受电噪声以及电磁干扰（EMI）的影响微乎其微，从而确保了信号传输的稳定性和可靠性。
在工业控制系统领域，电流源电路扮演着举足轻重的角色。于长距离传输模拟测量场景下，相较于电压，电流的应用更为普遍。电流传输模式具备诸多显著优势，其对过电压信号有着极佳的适应性，能有效避免因过电压而引发表的系列问题。另外，在面对长接线致使电阻增加的情况时，电流传输却能泰然处之，传输效果几乎不受其影响。更为关键的是，电流源在抗干扰性能上表现出众，相较于其他信号传输方式，电流信号受电噪声以及电磁干扰（EMI）的影响微乎其微，从而确保了信号传输的稳定性和可靠性。
电流源与电压源的对比分析

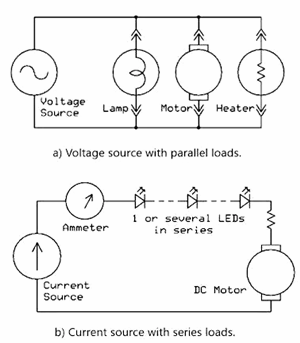

从电路连接方式上看，电压负载通常采取并联形式，而电流负载则是串联连接。当负载并联至电压源时，在一般情况下，电流会相应增加，但电压却能维持稳定，不过，这一稳定状态是建立在总电流未超出电源（诸如发电机、电池等）所能提供的最大电流范围之内的前提之下。
反观电流源的典型示例，负载采用串联方式接入。以电路为例，若向其中额外添加发光二极管（LED），电阻参数将发生改变；倘若将电机替换为短路，虽电压会出现波动，但电流却能保持恒定，前提是总负载电压未超越电流源可供给的电压上限。
电流源的设计与构建
下图呈现的是一款简易的单晶体管电流源电路。在该电路中，由于 NPN 晶体管的基极 - 发射极之间存在压降，致使发射极电压相较于基极电压（Vb）大约低 0.7 伏。发射极电流 Ie 可通过 Ve/R 这一公式进行计算。值得注意的是，无论集电极上电压如何变化，集电极电流皆能维持恒定状态，其数值大致等同于 Ie。当然，因基极电流相对微弱，对整体电流的影响可忽略不计，仅会造成约百分之一的降幅。
该电路亦被称作电流吸收器，这是基于其从电源汲取电流这一工作特性。若想将其转换为源极，操作方式相对简单，只需将 NPN 晶体管替换为 PNP 晶体管，并对电路进行反向连接，将负输出端接入公共端即可。
当 Vb 具备可变性时，Ie 和 Ic 会呈现出相应的比例变化趋势。从图中还能观察到两个可供选择的固定电压源。在电源电压出现波动时，若采用两个电阻器构成的电阻器，电流会随之发生变化；而齐纳源则凭借自身特性，即便面对电源电压变化，依然能够确保电流的恒定输出。
电流源电路图的详细解读

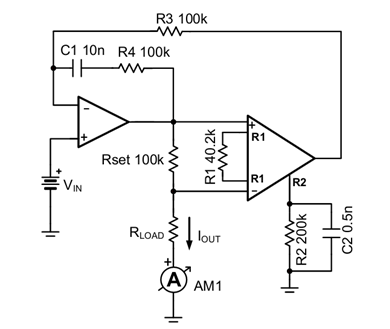

以下为一款输入范围在 0-5V、输出范围处于 0-5uA 的电流源电路。在该电路设计中，第一级运放选用了超低失调电压的单电源运放 OPA333，而采样放大环节则采用了高精度的单电源仪表放大器 INA326。
在电流源电路中，电流的设定机制紧密关联于采样电阻上被钳位的电压。具体而言，流经采样电阻所产生的电压 Vset 被精准设定为 0.1V，经仪表放大器放大处理后，输入至运放的负向输入端。
依据运放的 “虚短” 原理，运放能够精准调控，使得 Vout_ina 与 Vin 保持同电压状态。如此一来，当 Vin 发生变化时，Rset 上的电压也会按照相同比例发生变化，进而促使受控电流实现同比例的精准调节。
以上内容对电流源进行了全方位的剖析，从基本原理到实际设计应用，旨在为工业控制系统领域的专业人士提供详实且专业的参考信息，助力其在相关领域的研究与实践。
