场效应管饱和区解析
一、场效应管饱和区概述

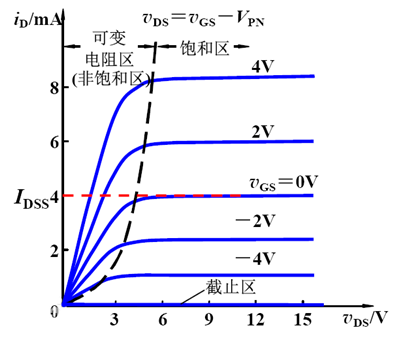

场效应管饱和区在场效应管输出特性曲线中有着关键地位。当漏源电压（U_{DS}）处于较大值时，漏极电流（I_D）不再显著依赖于 U_{DS} 的增加，此时对应的部分即为场效应管饱和区，因特性曲线近乎水平，所以也被称为 “恒流区”，主要反映场效应管预夹断后 I_D 与 U_{DS} 的关系。
二、MOS 管饱和区工作条件
阈值电压

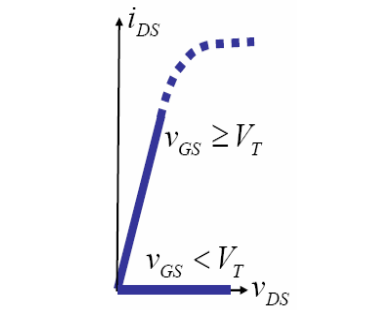

MOS 管进入饱和区的前提是栅极电压要超过阈值电压，这是 MOS 管的核心参数之一，对管子的工作状态起决定性作用。
漏极电压
在饱和区工作状态下，漏极电压维持在较低水平且变化范围小。原因在于饱和区时 MOS 管导通电阻低，进而使漏极电压相对较小。
饱和电压
MOS 管饱和区与导通区之间存在临界电压，即饱和电压。
恒流区

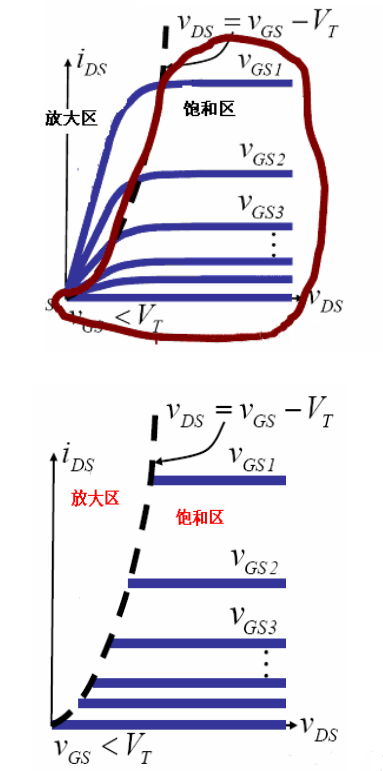

当 V_{GS} 一定，且 V_{DS} 大于 V_{GS} - V_{TH}（V_{TH} 代表开通阈值电压）时，漏极电流 I_D 保持恒定，不随 V_{DS} 增大而变化，此现象即为饱和。
三、场效应管饱和区的电压与电流条件
电压条件
饱和区时，场效应管的栅极 - 源极电压（V_{GS}）应小于或等于临界电压（V_{TH}），同时栅极 - 漏极电压（V_{DS}）需大于或等于零。这样的电压条件有助于场效应管导通状态的稳定，实现饱和区工作。
电流条件
在饱和区，场效应管漏极电流（I_{DS}）应大于或等于饱和电流（I_{DSAT}），而栅极 - 源极电流（I_{GS}）要小于或等于零。满足这些电流条件，能够确保场效应管在饱和区工作时的稳定与可靠。
四、MOSFET 饱和条件及状态
饱和条件
当 D 极与 S 极处于导通状态时，满足以下条件 MOSFET 达到饱和状态：
V_{GS} ≥ V_t；
V_{DS} ≥ V_{GS} - V_t。
仅满足第一个条件而未满足第二个条件时，MOSFET 处于未饱和状态。
未饱和状态
若电路未同时满足上述两个条件，则 MOSFET 处于未饱和状态，此时其工作特性与饱和状态存在明显差异。
