运算放大器作为模拟信号处理与放大领域的重要电路元件，其基本公式为：

输出电压 Vout=A×(V+ −V )

式中，Vout表示输出电压，V+和 V−分别为非反相输入端和反相输入端的电压，A 则代表放大器的开环放大倍数。

在实际应用运算放大器时，需依据具体电路来计算放大倍数 A 以及输出电压 Vout等关键参数。以下列举部分常用计算公式：

对于反相放大电路，放大倍数 A=−Rin/Rf，其中 Rf是反馈电阻，Rin为输入电阻；输出电压 Vout=−A×(Vin −Vref )。此外，另有表达式 Vout=A×(Vin+ −Vin− ) 可用于相关计算。

运算放大器的主要特点涵盖差分输入方式、高输入阻抗、低输出阻抗、大增益（一般为10^5~10^6）以及无输出电阻限制等优势。

以下对差动放大器这一常见放大器类型进行介绍：

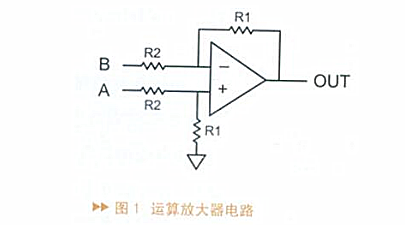

差动放大器在仪表放大场景中时有应用。其电路往往仅需一个运算放大器。该电路的传递函数具有特定形式。

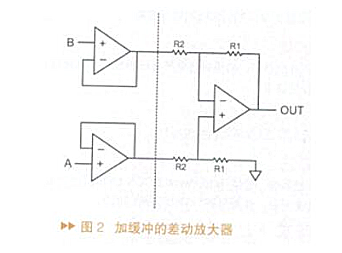

差动放大器结构简单，但在输入阻抗方面表现欠佳。由于增益由 R1/R2决定，在高增益与高输入阻抗需求下需做出权衡。此外，将信号分压后再放大并非实现优良噪声性能的理想方法。针对反相通路，额外电阻的引入使得反相放大电路的噪声增益高于信号增益。若要提升输入阻抗，需增大电阻值，但这又会引发更多噪声。共模抑制比同样受限。为改善这些不足，可首先对输入进行缓冲，借此解决输入阻抗问题。

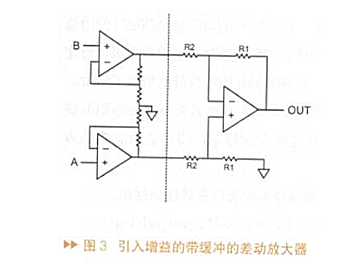

在实现输入缓冲的同时，若能在第一级引入一定增益，不但可获得高输入阻抗，还能带来良好的噪声性能。

由于可采用阻值极小的电阻器，第一级噪声得以显著降低且不影响输入阻抗。此外，这种结构在高增益条件下能提供较宽的带宽。原因在于电压反馈放大器具备一定的增益带宽乘积，将增益分配到两级放大器后，每级增益相对降低，从而摆脱增益带宽乘积的限制。然而，共模抑制比问题仍未得到彻底解决。该电路会同时放大共模信号与差分信号，而所有共模抑制依赖于差分放大级实现，容易超出第一级的输入电压范围。
