反激开关电源环路设计优化方案
在开关电源设计领域，AC-DC 环路布局对电源系统的性能有着决定性影响，其合理性直接关联到电源的效率、电磁兼容性以及稳定性和可靠性。以下将分别从隔离电源方案与非隔离电源方案两个角度，详细阐述反激开关电源环路设计的关键要点。
一、隔离电源方案

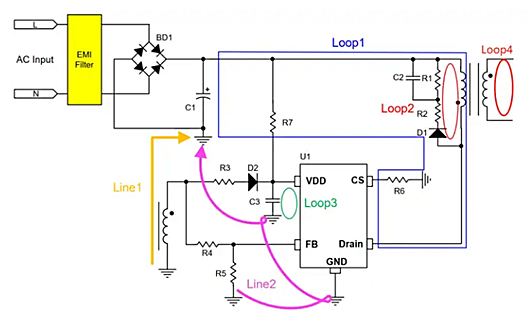

以常见的反激式原边控制电源为例，其典型应用原理图包含 4 个主要环路：
原边主功率环路（Loop1） ：此环路的面积大小对电源的效率和电磁干扰水平有着显著影响。在设计布局时，应尽可能缩小环路面积，同时将走线加粗，以降低线路电阻，减少能量损耗，从而优化电源的转换效率。
RCD 吸收环路（Loop2） ：同样需要控制环路面积，避免过大的环路引发电磁干扰等问题，确保电路的稳定运行。
VDD 环路（Loop3） ：在该环路中，VDD 电容 C3 的布局位置至关重要，必须紧贴芯片放置，以减少引线电感和电阻，保障芯片供电的稳定性，进而提升整个电源系统的可靠性。
Vout 环路（Loop4） ：其设计也应遵循环路面积最小化原则，以降低电磁干扰，维持输出电压的稳定性。
在 GND 走线设计方面，辅助绕组应直接连接到输入电容的地，以减少地回路的阻抗，降低干扰。VDD 电容 C3 及 FB 下阻 R5 应先连接到芯片的 GND 管脚，再连接到输入电容的地，这样的布局方式有助于优化电路的接地性能，提高信号的稳定性和准确性。

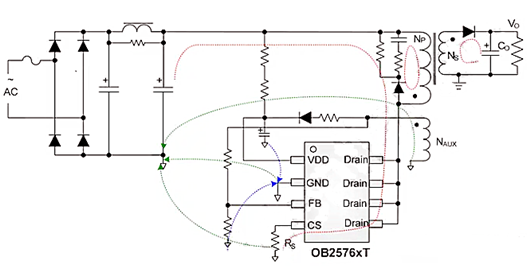

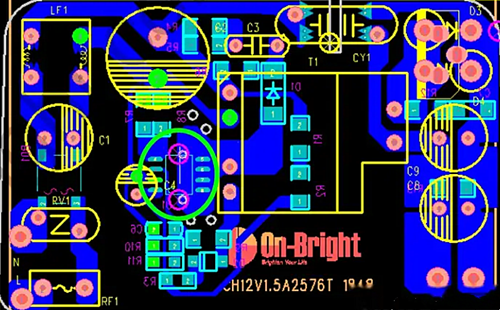

以 OB2576XT 为例，其原理图及布局设计建议如下：
二、非隔离电源方案

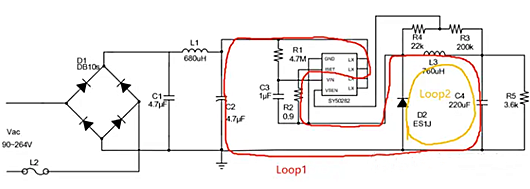

非隔离方案的典型应用原理图中有两个关键环路：
源开关环路（Loop1） ：在 Layout 时，要严格控制环路面积，使其尽可能小，以降低电磁干扰的产生。同时，在满足环路面积要求的前提下，功率电感 L3 应尽量远离母线上的 π 滤波电路，避免相互干扰，影响电源的性能。
续流环路（Loop2） ：同样遵循环路面积最小化原则，以提高电源的效率和稳定性。
此外，反馈电阻 R4 和 R3 应靠近芯片引脚放置，以减少信号传输的损耗和干扰，提高反馈信号的准确性。芯片的旁路电容也应靠近芯片引脚放置，以提供稳定的电源供应，抑制高频噪声，保障芯片的正常工作。

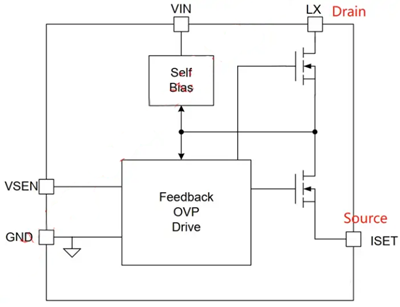

在该转换电路中，LX（Drain）作为主电源的 DC 定点，可在电流主回路走线上增加敷铜面积，以改善电源的散热性能，提升其工作效率和可靠性。ISET（SOURSE）是电源的开关动点，应尽量缩短 SOURCE 和功率电感间的线径，从而有效改善 EMI 特性，降低电磁干扰对系统的影响。
