正、负温度系数概念阐述
MOSFET 的导通电阻 Ron 与温度之间的关系呈现出两种不同的温度系数特性。正温度系数表现为导通电阻 Ron 随管子温度的升高而增大；而负温度系数则恰恰相反，导通电阻 Ron 会随着管子温度的上升而减小。
MOSFET 转移特性与温度系数

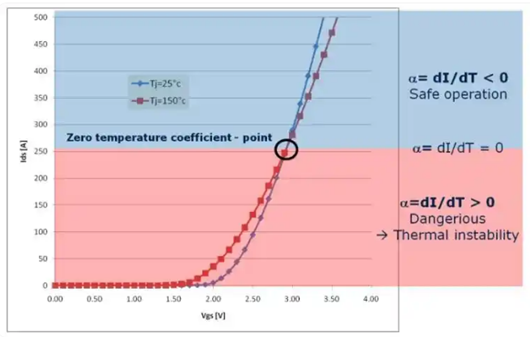

通过分析 MOSFET 的转移特性曲线，可以观察到在 25℃和 150℃两条曲线存在一个交点。该交点对应的 VGS 与电流 ID 曲线中存在一个温度系数为 0 的电压值 2.7V，这一特定电压值被称为零温度系数点（ZTC）。当 VGS 高于 2.7V 时，温度升高会导致电流减小，此时功率 MOSFET 的 RDS(ON) 展现出正温度系数特性；而当 VGS 低于 2.7V 时，温度升高则会使电流增大，功率 MOSFET 的 RDS(ON) 呈现负温度系数特性。
MOSFET 负温度系数特性体现
MOSFET 的负温度系数特性主要在阈值电压（Vgs(th)）和导通电阻（Rds(on)）方面有所体现。
阈值电压 Vgs（th）的负温度系数特性
MOSFET 的阈值电压 Vgs（th）具有明显的负温度系数，即随着温度的升高，阈值电压逐渐降低。这一现象的原因在于温度上升时，半导体材料中的载流子浓度增加，沟道中的载流子更容易受到栅极电场的吸引，从而使得阈值电压值下降。在高温环境下，这种特性有利于 MOSFET 的导通，但同时也可能引发电路的不稳定问题，因此在电路设计过程中，必须充分考虑温度变化对阈值电压的影响。
对于本征半导体而言，其载流子浓度 ni 随温度变化的规律遵循特定的物理公式。
其中，NC 和 Nv 分别代表导带有效态密度和价带有效态密度，Eg 为禁带宽度，k0 是玻尔兹曼常数，T 表示绝对温度。从公式可以看出，随着温度 T 的升高，指数项 exp (- 2k0TEg) 的值会不断增大，进而导致本征载流子浓度 ni 快速上升。
其中，NC 和 Nv 分别代表导带有效态密度和价带有效态密度，Eg 为禁带宽度，k0 是玻尔兹曼常数，T 表示绝对温度。从公式可以看出，随着温度 T 的升高，指数项 exp (- 2k0TEg) 的值会不断增大，进而导致本征载流子浓度 ni 快速上升。
导通电阻 Rds(on) 的正温度系数特性
与阈值电压的负温度系数不同，MOSFET 的导通电阻 Rds(on) 通常表现出正温度系数特性。也就是说，随着温度的升高，导通电阻会相应增加。这种特性会导致在高温条件下，漏极电流减小，漏极功耗增加，同时漏 - 源极之间的压降也会升高。不过，这种正温度系数特性有助于在高温环境下维持相对稳定的导通特性，但这也要求我们必须合理设计散热措施和电路布局，以应对这种特性带来的变化。
通过对 MOSFET 负温度系数及其相关特性的深入分析，我们可以更好地理解其在不同温度环境下的工作状态，从而在实际的电子电路设计与应用中，充分利用其特性，优化电路性能，确保电子设备在各种工况下都能稳定可靠地运行。
