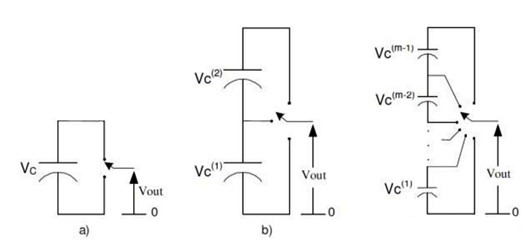

一、三电平拓扑结构概述
三电平拓扑结构在电力电子领域是一种常用的先进设计，它通过引入一个中间电平，有效优化了功率变换器的性能，使其在多个关键指标上相较于传统的两电平变换器有了显著提升。具体而言，三电平拓扑结构不仅能提高功率变换的效率，还能有效降低输出波形的谐波失真，这使得它在众多对电能质量要求较高的领域得到了广泛应用，如光伏、储能系统、不间断电源（UPS）、有源滤波器（APF）等。在这些应用场景中，三电平拓扑结构通过提供更优质的电能输出和更高的转换效率，为系统的稳定运行和能源的有效利用提供了有力保障。
二、常见三电平拓扑结构
常见的三电平拓扑结构主要有 I 型 NPC、ANPC 和 T 型 NPC。
（一）I 型 NPC（Neutral Point Clamped）
结构组成 ：I 型 NPC 是最早被提出的一种三电平拓扑结构，其基本架构由两级逆变器电路构成，采用两个中间电压点（中性点）来实现电压分配。电源借助多个开关器件（通常选用 IGBT，绝缘栅双极型晶体管）来控制输出的三个电平，分别是正电压、中性电压和负电压。
工作原理 ：I 型 NPC 通过中性点将输出电压划分为三个不同的电平。这种设计的优势在于，在每个开关元件所承受的电压相对较低的情况下，能够有效降低开关过程中产生的损耗。
优点 ：显著降低了电压应力，使其在高电压、大功率的应用场景中具有很高的适用性。同时，能够优化输出波形，减少谐波含量，提升电能质量。
缺点 ：需要使用较多的开关元件，这导致控制系统的复杂度大幅提高。此外，中性点电压稳定性较差，容易出现电压漂移问题，通常需要额外的控制策略来维持中性点电压的平衡。
（二）ANPC（Active Neutral Point Clamped）
结构组成 ：ANPC 是在 I 型 NPC 的基础上进行改进而来的，它增加了更多的主动开关器件（一般选用 MOSFET 或 IGBT），从而使得中性点电压能够通过动态控制实现平衡。这种拓扑结构通常会采用四个开关来精确控制中性点电压。
工作原理 ：ANPC 拓扑结构不仅依靠被动元件进行电压分配，更重要的是通过主动开关器件对中性点电压进行实时调节，有效解决了 I 型 NPC 中存在的中性点电压不平衡问题。
优点 ：能够更加精准地控制中性点电压，显著降低电压漂移的风险，有效减少中性点不平衡现象的发生。同时，提高了系统的整体效率，进一步降低了开关损耗。特别适合应用于对高电压和高效率有严格要求的场合，如高功率逆变器和电机驱动系统等。
缺点 ：整个拓扑结构相对复杂，增加了控制和驱动的难度。与 I 型 NPC 相比，需要更多的开关元件，这在一定程度上提高了系统的成本和设计难度。
（三）T 型 NPC（T-Type Neutral Point Clamped）
结构组成 ：T 型 NPC 拓扑结构是在 I 型 NPC 和 ANPC 的基础上进一步优化而来的。它巧妙地将两个级联的逆变器与三个中性点钳位开关（T 型开关）相结合，通过额外的电路优化措施，有效提升了中性点电压的稳定性以及系统的整体性能。
工作原理 ：T 型 NPC 通过主动控制策略以及中性点平衡策略的协同作用，进一步优化了电路的性能表现，大幅降低了中性点电压不平衡的风险。此外，相较于传统的 I 型 NPC 结构，T 型 NPC 中更少的开关元件需要承受较高的电压，从而有效提高了系统的效率和稳定性。
优点 ：在解决中性点电压不平衡问题方面表现出色，能够显著降低该类问题的发生概率。在中高功率逆变器应用中，具有较高的转换效率，并且有效减少了开关损耗，提升了系统的能源利用效率。
缺点 ：控制系统的复杂度较高，需要更为精密的控制策略来确保系统的稳定运行。同时，与 I 型 NPC 或 ANPC 相比，T 型 NPC 需要更多的电路设计工作以及更多的元件，这增加了系统的开发成本和硬件复杂度。
三、三电平逆变器的优势
输出波形质量高，谐波成分少，能够提供更纯净的电能，满足对电能质量要求较高的设备的使用需求。
开关损耗显著降低，在相同的开关频率下，相较于两电平逆变器，三电平逆变器的开关损耗大幅减少，这使得系统可以在更高的开关频率下运行，从而有效缩小了系统体积，降低了系统成本。
器件可靠性得到提升，由于开关损耗的降低以及电应力的减小，功率器件在运行过程中的热应力和电应力都得到了有效缓解，从而延长了器件的使用寿命，提升了系统的可靠性。
电磁干扰（EMI）问题得到改善，较低的开关损耗和优化的输出波形有助于减少电磁干扰，使得系统在电磁兼容性方面表现更佳，降低了对周边设备的电磁干扰风险。
