在开关电源领域，PWM（脉冲宽度调制）、PFM（脉冲频率调制）和 PSM（脉冲跨周期调制）是三种常见的控制模式。

一、PWM 控制模式

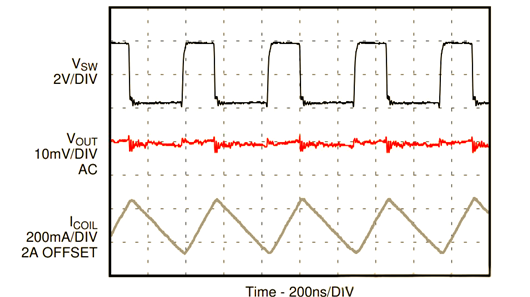

PWM 是一种通过改变开关周期内信号的占空比来调节输出电压的控制方式，其开关频率保持恒定，占空比根据输出电压的变化进行调整。当输出电压升高时，占空比减小；反之则增大。PWM 控制模式具有诸多优点，如控制电路简单、输出纹波电压小、频率特性好、线性度高、重负载下效率高等。然而，在轻负载情况下效率较低，且回路增益及响应速度受误差放大器影响受限。

PWM 适用于重负载和恒定频率的应用场景，例如工业控制系统和电动汽车充电器，这些场景需要快速响应负载变化，同时保证输出电压稳定和输出纹波小。

二、PFM 控制模式

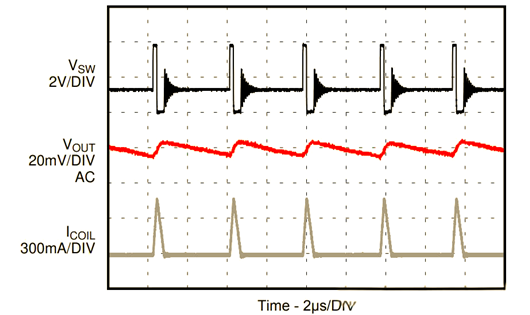

PFM 是通过改变开关信号的频率来控制输出电压的控制方式，脉冲宽度保持恒定，频率根据输出电压变化调整。输出电压升高时频率降低，反之则升高。PFM 在轻负载或空载条件下效率高，因开关频率降低减少开关损耗；电路设计相对简单，无需复杂时钟和计数器电路。但缺点也不容忽视，如输出电压纹波较大、频率成分复杂、可能产生电磁干扰（EMI）、负载变化时输出稳定性较差、响应速度慢。

PFM 适用于小功率、低功耗场景，如便携式设备和电池供电系统，在待机状态下可降低能量消耗。

三、PSM 控制模式

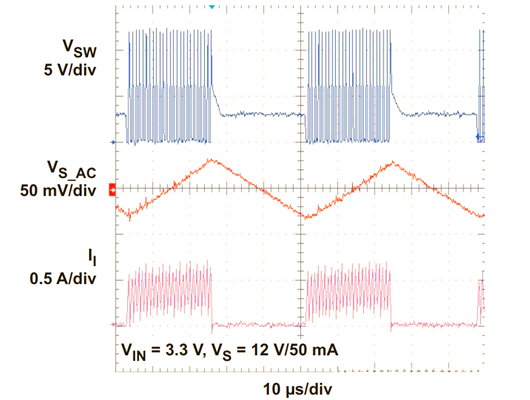

PSM 是通过选择性跳过某些开关周期来调节输出电压的控制方式。在 PSM 模式下，开关频率和占空比固定，但会根据负载变化跳过部分周期。负载重时每个周期都工作，负载轻时跳过部分周期。这样可以提高轻负载条件下的效率，因为跳过了不必要的开关周期，显著降低开关损耗。然而，PSM 也存在输出电压纹波较大、响应速度较慢、需要复杂逻辑控制实现负载调整功能等缺点。

PSM 同样适用于轻负载或变负载环境，尤其在对电源效率要求较高的应用中，通过跳过不必要的开关周期，保证输出电压稳定性的同时，提高电源效率并减少能量损耗。
