PWM电机调速原理及应用
在电机控制领域，PWM（脉冲宽度调制）技术是一种关键且广泛应用的调速手段。
一、PWM基本概念
PWM技术涉及两个核心参数：频率与占空比。频率定义为周期的倒数，即每秒钟信号周期重复的次数；而占空比则是指在一个完整周期内，高电平所占据的时间比例，其取值范围为0%到100%。
二、PWM电机调速原理

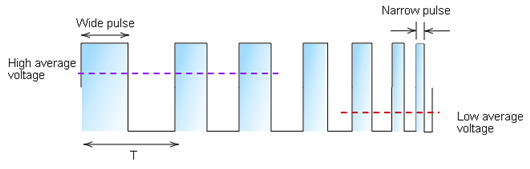

PWM脉宽调制实现电机调速的核心机制在于调整输出方波的占空比。通过精准控制占空比的变化，使得负载上平均电流功率呈现从0%到100%的连续可变状态，进而达到调节电机转速的目的。具体而言，直流电机的转速与电源电压呈正比例关系。
利用PWM技术，以快速切换电源电压的通断方式，精确调节ON/OFF脉冲时长，从而使电机两端电压能够在0V至最大电压之间灵活变化，实现对电机速度的有效调控。
利用PWM技术，以快速切换电源电压的通断方式，精确调节ON/OFF脉冲时长，从而使电机两端电压能够在0V至最大电压之间灵活变化，实现对电机速度的有效调控。
三、PWM信号生成及电机驱动
为电机生成PWM信号有多种方式，其中555定时器是一种常见的实现方法。

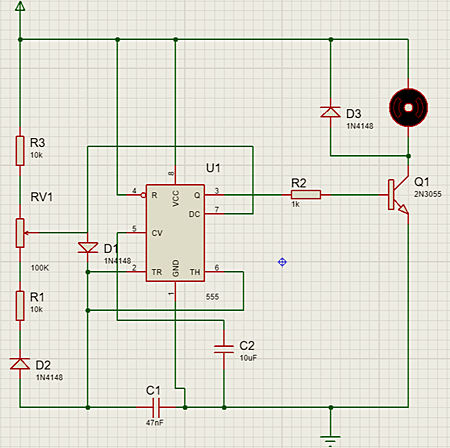

在基于555定时器构建的电路中，555定时器配置为非稳态多谐振荡器模式，其输出端连接晶体管Q1，用于控制Q1的导通与截止。电容器C1通过电阻器R1和R3进行充放电过程，充放电时间受R1和R3阻值的影响。当C1充电完毕后，会借助二极管D2和可变电阻RV1迅速向555定时器的引脚7放电。在此放电阶段，555定时器输出电压降至0V，导致晶体管截止，电机停止转动。通过调节可变电阻RV1的阻值，便可改变占空比，实现对电机转速的精确控制。
在基于555定时器构建的电路中，555定时器配置为非稳态多谐振荡器模式，其输出端连接晶体管Q1，用于控制Q1的导通与截止。电容器C1通过电阻器R1和R3进行充放电过程，充放电时间受R1和R3阻值的影响。当C1充电完毕后，会借助二极管D2和可变电阻RV1迅速向555定时器的引脚7放电。在此放电阶段，555定时器输出电压降至0V，导致晶体管截止，电机停止转动。通过调节可变电阻RV1的阻值，便可改变占空比，实现对电机转速的精确控制。

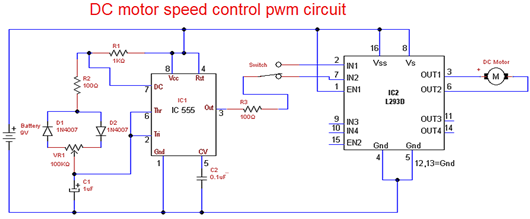

此外，还可采用IC555搭配电机驱动器ICL293D来构建更完整的直流电机速度控制PWM电路。
其中，IC555定时器作为PWM信号发生器，产生所需的脉宽调制信号；H桥电机驱动器ICL293D则依据接收到的PWM输入信号驱动电机运转。该电路设计的优势在于，通过改变输入引脚的控制信号，不仅能调节电机转速，还可便捷地改变电机的旋转方向，为直流电机的控制提供了高效灵活的解决方案。
其中，IC555定时器作为PWM信号发生器，产生所需的脉宽调制信号；H桥电机驱动器ICL293D则依据接收到的PWM输入信号驱动电机运转。该电路设计的优势在于，通过改变输入引脚的控制信号，不仅能调节电机转速，还可便捷地改变电机的旋转方向，为直流电机的控制提供了高效灵活的解决方案。
