电源管理解析,电源管理芯片工作原理介绍
电源管理概述
电源管理在电子设备中扮演着至关重要的角色。它通过对电源的有效管理和控制，不仅能够实现能源的节约，提高能源利用效率，还能延长电池寿命，降低能源消耗，增强设备的稳定性和可靠性。
提高能源利用效率
通过对电源的有效管理和控制，可以减少能源的浪费，提高能源的利用效率。
延长电池寿命
对于移动设备，如笔记本电脑、手机等，电源管理可以有效地延长电池的使用寿命，减少更换电池的频率。
降低能源消耗
通过优化电源管理策略，可以降低设备的能源消耗，减少环境污染和能源浪费。
增强设备的稳定性和可靠性
对电子设备进行有效的电源管理，可以降低设备的温度和电压波动，增强设备的稳定性和可靠性，减少设备故障的概率。
电源管理芯片原理
电源管理芯片广泛应用于消费电子、通信设备、工业控制、汽车电子及新能源等领域。

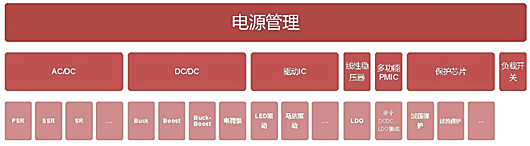

主要功能
电压调节 ：如 LDO（低压差稳压器），用于将输入电压转换为稳定的输出电压。
DC-DC 转换 ：包括升压（Boost）、降压（Buck）和升降压（Boost-Buck），用于调整电压以适应不同负载的需求。
LED 和电机驱动 ：用于驱动 LED 灯和电机，提高系统的响应速度和效率。
电池充电管理 ：负责电池的充放电管理，确保电池的安全和寿命。
其他功能 ：如 AC/DC 转换器、FPC（功率因数校正）、Gate Driver IC 等。
工作原理
电压与电流的动态调控
DC-DC 转换器 ：通过调整开关管的通断时间（占空比），将输入电压转换为设备所需的稳定输出电压或电流。例如，当负载增加时，PMIC 会提高开关频率或占空比，以增加输出功率；反之则降低以节省能耗。
PWM（脉宽调制）技术 ：通过改变脉冲宽度控制开关管的导通时间，实现电压或电流的精细调节。例如，当输出电压高于设定值时，PWM 比较器会减少脉冲宽度，从而降低输出功率。
多级保护机制
过流 / 过压 / 短路保护 ：通过监测输出电流、电压及温度等参数，一旦检测到异常（如电流过大或温度过高），PMIC 会立即切断电源或降低功率，防止设备损坏。
电池管理 ：支持充电状态监测（如电压、温度）、智能充电策略（涓流 - 恒流 - 恒压三阶段充电）及电池寿命延长技术（如温度调节充电电流），确保电池安全与续航。
通信与系统协同
主控交互 ：通过 I2C、SPI 等接口与 CPU 或主控芯片通信，根据系统指令动态调整电源参数（如调整输出电压、启动顺序等）。
启动时序控制 ：在设备启动过程中按顺序激活各电源模块，确保系统稳定运行。例如，某些 PMIC 需通过 I2C 配置初始参数后再供电。
电源管理芯片中的 MOS 管
MOS 管在电源管理芯片中发挥着重要作用。其具有高输入阻抗、低噪声、低失真、大信号增益等优点。在电源管理芯片中，MOS 管主要承担高频开关、电压调节和功率控制功能，广泛应用于 DC-DC 转换器、同步整流、功率因数校正（PFC）等核心模块。
