直流无刷电机动力系统及故障解析
一、直流无刷电机动力系统组成
一、直流无刷电机动力系统组成

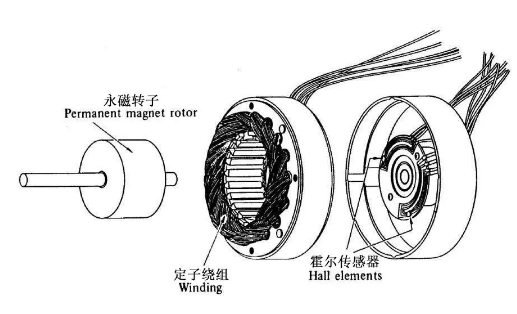

直流无刷电机动力系统主要由转子、定子和位置传感器三部分构成。位置传感器依据转子位置变动，按照既定顺序对定子绕组电流实施换流操作。具体而言，它负责检测转子磁极相对定子绕组的位置，当处于特定位置时生成位置传感信号。此信号经信号转换电路处理后，用于掌控功率开关电路，并依照一定逻辑关系实现绕组电流切换。而定子绕组的工作电压，则由受位置传感器输出控制的电子开关电路供应。
二、无刷电机烧坏的原因
1. 转子与控制器不匹配
无刷电机的转子和控制器之间需要具备良好的匹配性以保障正常运行。倘若二者不匹配，极易引发过载短路现象，进而导致电机烧毁。
2. 过载
在运行过程中，若无刷电机突然遭遇过大负载，亦会烧毁。这种情况可能是由于外部环境突变或机械设计存在缺陷所致。
3. 电压异常
无论是过高还是过低的电压，都会对无刷电机造成不良影响。过高电压会使电机负载加重，而过低电压则可能导致电机无法正常工作。
4. 超温
无刷电机运行时会产生热量，若散热不及时，温度一旦升高至一定程度，电机就可能烧毁。
5. 电机绕组短路
这通常是因为电机线圈绝缘层损坏或线圈接头松动等原因引发的。它会导致电流过大，电机内部温度急剧上升，最终致使电机烧毁。
6. 驱动器故障
无刷电机驱动器承担着将电控信号转换为电源电压和电流的重要任务。一旦驱动器出现故障，电机将无法正常工作，甚至可能被烧毁。
7. 负载过重
当电子调速器面临过重负载时，会输出更大电流以维持转速。然而，过大的电流会使电机过热，甚至烧毁。
8. 处理不当
在无刷电机的使用和安装过程中，若操作不当，可能会造成电机过载或短路，从而导致电机烧毁。
9. 驱动电压不稳定
无刷电机对驱动电压的稳定性要求较高。驱动电压不稳定可能产生电机过载、电压过高等问题，进而导致电机烧毁。
10. 电路损坏
无刷电机内部电路包含驱动板、霍尔传感器、电动机等众多元件。任何一个元件损坏都可能影响电路正常工作，导致电机烧毁。
三、无刷电机的常见故障
无刷电机的常见故障主要分为电机电路元件故障和电机机械故障两大类。
（一）电机电路元件故障
电机主相线烧断、腐蚀断、磨断或烧化粘连 ：通过观察电机线外观能够较为容易地发现此问题，尤其要注意接线盒中主相线的接头以及电机轴处的电机线。
电机线圈绕组短路或断路 ：无需拆卸电机，只需将电动车支起使后轮悬空，便可进行初步判断。测试短路时，需将电机的三根主相线从控制器上取下，防止三根相线的接头接触。手动转动电机，若转动顺畅无明显阻挡力，表明绕组未短路；反之，若转动阻力较大且无间断性卡滞现象，无论是向前还是向后转动均有较大阻力，则说明绕组短路。测试断路时，将电机的三根相线的接头依次分别两两并在一起，手动转动电机，若阻力大，说明这两根相线间的绕组未断路；若阻力较轻，则表明存在断路现象。
电机霍尔线接触不良或断开 ：仔细观察霍尔的五根线，或适当拉拽接插件部分，查看是否存在断开或接触不良的情况。
霍尔元件松动、脱焊或老化腐蚀、损坏 ：可借助修车宝进行检查，也可运用万用表的二极管档或欧姆档进行检测。霍尔元件可能出现三种情况：损坏、引脚脱焊，以及内部受潮导致杂质和水分附着在引脚上造成信号紊乱。前两种情况分别对应更换霍尔或重新焊接引脚，第三种情况则需清理杂质和水分。
（二）电机机械故障
电机轴承旷动、散裂或卡死 ：转动电机并倾听有无异响，观察行走时是否发出有规律的声音。用手左右横向扳动电机轮，若有旷动感，且轴承散裂严重时，可能会散落碎片卡死电机，导致电机无法转动。此时，需打开电机更换两侧轴承。
转子磁钢移位、松动或退磁 ：磁钢移位或松动时，电机转动会发出间歇性的咔嚓咔嚓摩擦声，声音较为明显。手动转动时，会发现某个部位存在卡滞现象。此时，需拆开电机盖，检查并用胶重新粘接固定松动的磁钢片。若磁钢退磁，电动车行驶将变得无力，电机严重发热耗电快。可拆开电机检查磁钢磁性强弱，若退磁，需更换磁钢、转子或电机。
磁钢生锈或定、转子间有异物卡死转子 ：长期潮湿锈蚀会导致磁钢生锈，转子和定子之间充满铁锈，或电机中有磁钢碎片、异物进入，造成转、定子之间摩擦大或卡死，转动困难。这种情况下，有时虽能正常骑行但耗电严重，停车后用手转动电机会感觉沉重。需拆开电机清理铁锈或异物。
