在电力电子领域，提高 MOSFET 的切换速度，尤其是关断速度，对于提升系统整体效率和性能具有重要意义。以下从多个维度对提升 MOSFET 切换速度的方法进行专业且详细的阐述。
一、驱动电路优化
（一）增强驱动能力
提高驱动电路提供的栅极驱动电压和电流能够有效增大驱动强度，从而加速 MOSFET 的开启和关断过程。具体而言，减小栅极驱动电阻 Rg 可以为栅极提供更大的瞬态电流，进而加快 MOSFET 的开关速度。驱动电路作为控制 MOS 管开关的关键因素，其性能对 MOSFET 的切换速度起着决定性作用。例如，采用高速驱动器可以在提高 MOS 管开关速度的同时，显著减小开关时的功耗。
（二）提高栅极的驱动能力
鉴于场效应管栅极电容的影响，通常要求驱动电路具备大于正负 1A 的驱动能力，且栅极电阻应不大于 10 欧。此外，通过反向接二极管可以有效提高关断速度，进一步优化栅极的驱动效果。
（三）使用栅极驱动器
运用高速、低输出阻抗的栅极驱动器，如专业的集成电路驱动芯片，能够提供具备快速上升和下降沿的驱动信号，这将有力地促进开关速度的提升。这些专用驱动芯片经过精心设计，能够精准地控制栅极电压的施加和释放，从而实现对 MOSFET 开关过程的高效调控。
二、元器件选型与布局
（一）减少栅极电荷（Qg）
在选型过程中，优先选择具有较小栅极电荷（Ciss, Coss, Crss）参数的 MOSFET。这是因为，在开关过程中，栅极电容的充放电时间会直接影响开关速度。选择栅极电荷较小的 MOSFET 可以缩短充放电时间，进而提升开关速度。
（二）优化电路布局
合理的电路布局对于提升 MOS 管的开关速度同样不可忽视。通过优化布局，可以有效减小电路中的寄生电感和寄生电容，从而降低开关过程中的能量损耗和时间延迟。例如，将 MOS 管和驱动电路尽可能靠近，可以显著减小连接导线带来的寄生电感和电容效应，进而提高 MOS 管的开关速度。
三、器件结构与性能优化
（一）优化栅极电阻和电容

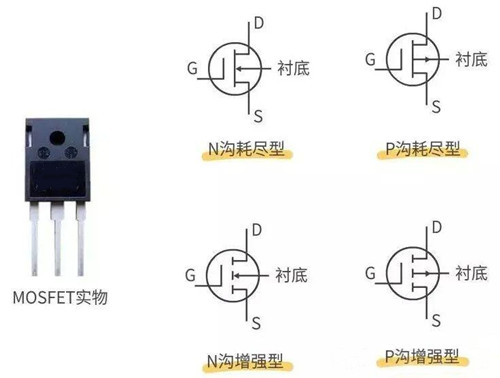

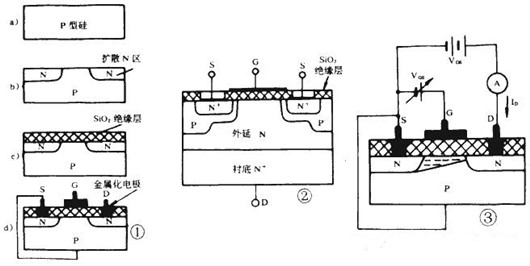

在栅极上合理添加适当的电阻或电容元件，可以有效控制开关过程中的放电速率。特别是在关断阶段，设计合适的放电路径能够帮助更快地将栅源电压拉低至阈值以下，从而实现快速关断。此外，深入探索 MOS 管的内部结构，如栅极、漏极和源极之间的关系，也是提升开关速度的关键。例如，通过减小栅极长度和宽度，增加栅极与漏极之间的距离，可以有效减小栅极电容，进而提高 MOS 管的开关速度。
（二）减小寄生效应
在设计阶段，应采取有效措施尽量减少 MOSFET 内部的寄生电阻（如 RDSON）和寄生电感。这些寄生参数会增加开关过程中的损耗和延迟，限制开关速度的提升。通过优化芯片结构和封装形式，可以有效降低寄生效应，从而优化开关性能。
四、系统集成与散热管理
（一）并联或采用集成封装技术
针对大功率应用场景，可以考虑使用多个 MOSFET 并联的方式来分散开关电流，降低单个器件所承受的电流压力。同时，采用集成多芯片模块（MCM）等先进封装技术，能够有效减少单个器件的热效应和寄生参数影响，提升整体系统的功率密度和可靠性。
（二）外部辅助电路
在某些特定情况下，可以通过附加外部辅助电路（如米勒钳位电路）来加速关断过程，减少体二极管的反向恢复时间。这些辅助电路能够对开关过程中的关键节点进行调控，优化电压和电流的变化速率，从而提升整体的开关效率。
（三）散热设计
完善的散热设计是确保 MOSFET 在较低温度下稳定工作的关键。高温环境下，载流子的散射时间会增加，从而影响开关速度。通过优化散热结构，如采用高效的散热片、热导管或液冷系统，可以有效降低 MOSFET 的工作温度，充分发挥其开关性能。在不同工作温度下，MOS 管的开关速度存在显著差异。例如，在高温环境下，MOS 管的开关速度会变慢，因此选择合适的工作温度范围对于维持 MOS 管的高性能至关重要。
五、注意事项
需要特别强调的是，过快的开关速度可能会引发更高的电磁干扰（EMI）和更大的开关损耗。因此，在实际应用中，应在追求开关速度提升的同时，综合考虑系统的整体效率与稳定性。通过合理的设计和优化，找到速度、效率与稳定性的最佳平衡点，以实现电力电子系统的最优性能。
