MOS管电路加速关断策略解析
在电力电子领域，提升MOS管从导通状态转换到截止状态的速度，即加速关断，对于提升系统整体性能具有重要意义。本文将从多个维度深入探讨加速MOS管关断的方法与原理。
一、提升驱动电路响应速度
采用高速驱动电路可以显著减少MOS管从导通到关断的转换时间。这可以借助更快的驱动晶体管或专业的驱动IC来实现。这些高速驱动组件能够迅速改变栅极电压，从而加快MOS管的开关速度。
二、降低栅极电容

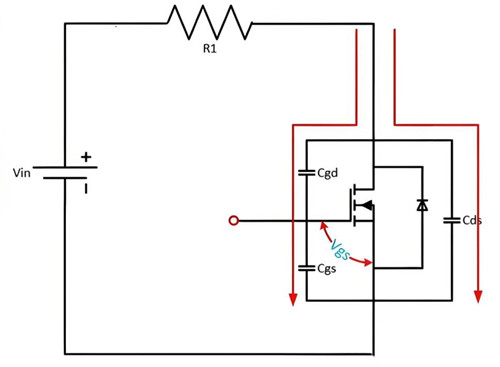

MOSFET的关断时间与其栅极电容（Cgs）密切相关。减小栅极电容可以有效减少充放电时间，进而加速关断过程。可以通过优化布局、缩小栅极面积或选择低栅极电容的器件来实现这一目标。
三、运用辅助关断电路

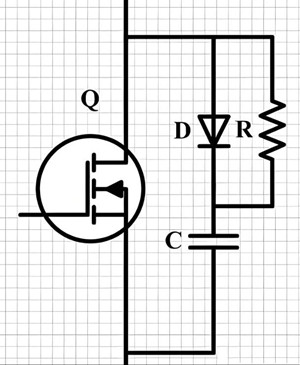

在MOSFET的源极和漏极之间加入辅助关断电路，如肖特基二极管或RCD（阻尼电阻-电容-二极管）电路，可以辅助快速放电，加速关断过程。这些辅助电路能够提供额外的放电路径，使栅极电容更快地释放电荷，从而缩短关断时间。
四、降低电源电压
适当降低MOSFET工作时的电源电压，可以减少栅极-源极之间的电压差，进而减少栅极电容的充电能量，有助于加快关断速度。但需注意，电源电压的降低可能会对电路的其他性能产生影响，因此需要在具体应用中进行权衡。
五、优化电路布局
在PCB布局过程中，减少MOSFET的引脚长度和优化走线可以有效降低寄生电感和电容，从而提高关断速度。合理的电路布局能够减少不必要的能量损耗，提升电路的整体效率。
六、采用负温度系数器件
某些MOSFET设计为负温度系数，即随着温度升高，其导通电阻减小。这一特性有助于在高温环境下加快关断过程，提升电路在不同工作温度下的稳定性。
加速MOS管关断可以从提升驱动电路响应速度、降低栅极电容、运用辅助关断电路、降低电源电压、优化电路布局以及采用负温度系数器件等多个方面进行优化。每种方法都有其独特的原理和应用场景，能够在不同的条件下有效地提升MOS管的关断速度，进而增强整个电力电子系统的性能和效率。
