一、三极管恒流原理精讲
当三极管应用于恒流驱动场景时，通常工作在放大区或恒流区。通过精准调控三极管的基极电压和发射极电阻，能够实现对流经 LED 电流的有效限制，确保 LED 在稳定的工作电流下运行，从而保障其发光性能和使用寿命。
一个典型的 NPN 三极管恒流源电路，由电源、限流电阻、稳压源（如齐纳二极管）以及三极管构成。当输入电压稳定后，基极通过稳压管获得一个恒定电压。发射极则通过电阻形成电流反馈机制。在这一闭环反馈作用下，集电极流向 LED 的电流得以基本恒定，有效避免了因电流波动导致的 LED 发光不稳定或损坏等问题。
二、电路设计关键参数掌控
在实际的电路设计过程中，以下几个关键参数的精准控制至关重要：
（一）稳压管电压（V_Z）
稳压管电压是设定基极电压的核心参数，一般选择值在 5V 左右。然而，具体数值应根据 LED 的电流需求以及电源电压余量进行合理调整。例如，若 LED 需要较大的工作电流，可适当提高稳压管电压，为基极提供更高的电压偏置，从而增加发射极电流，满足 LED 的电流需求；反之，若电源电压相对较低，为保证电路的稳定性和效率，则需降低稳压管电压，确保基极电压不超过三极管的耐压范围。
（二）发射极电阻（R_E）
发射极电阻直接决定了输出电流的大小，其值通常通过公式 I_LED ≈ (V_Z - V_BE)/R_E 计算得出。其中，V_BE 是三极管的基极 - 发射极压降，一般在 0.6 - 0.7V 之间。设计人员可以根据 LED 的额定电流要求，结合选定的稳压管电压，精确计算出所需的发射极电阻值。例如，若 LED 的额定电流为 20mA，稳压管电压为 5V，则发射极电阻可计算为 R_E ≈ (5V - 0.7V)/0.02A ≈ 215Ω。在实际选型中，可选取接近该计算值的标准电阻值，如 220Ω，以确保 LED 能够在接近额定电流的条件下工作，实现最佳的发光效果和稳定性。

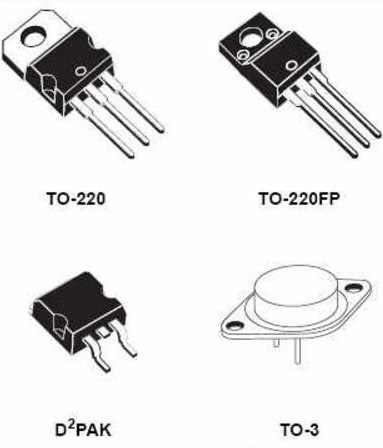

（三）三极管选择
所选三极管需具备满足所需电流放大能力（hFE）与功率耐受等级的特性。首先，三极管的电流放大系数 hFE 应足够大，以确保能够可靠地放大基极电流，为 LED 提供所需的较大工作电流。一般而言，对于中小功率 LED 照明应用，hFE 值在 100 以上的三极管即可满足要求。其次，三极管的功率耐受能力也至关重要。在恒流驱动过程中，三极管会因电流流过而产生热量，若其功率耐受等级不足，可能导致三极管过热，进而引发性能下降甚至损坏。因此，需根据 LED 的工作电流和电压，以及电路中的其他参数，计算三极管在工作过程中可能承受的最大功率损耗，并选择功率耐受等级足够的三极管，确保其在稳定的工作温度范围内运行，避免因发热而造成稳定性下降。
三、LED 电源应用场景适配
三极管恒流控制凭借其简单、高效的特性，在中小功率 LED 照明场景中得到了广泛应用，如夜灯、手电筒、信号指示灯等。这些应用场景通常对电路的复杂度和成本较为敏感，而三极管恒流驱动电路结构简单，元器件数量少，易于设计和制造，能够在满足基本照明需求的同时，有效降低系统成本和占用空间。
然而，需要注意的是，该方案在高电压、高功率应用中效率相对较低。这是因为在这些应用中，三极管需要承受较大的电压降和电流，导致其功耗增加，大量电能以热量形式在三极管上消耗，从而降低了整体的能源利用效率。因此，在高电压、高功率的 LED 照明系统中，如大功率路灯、大功率工矿灯等，单纯采用三极管恒流驱动可能并非最佳选择，需结合其他高效的驱动技术和散热设计，以提高系统的效率和可靠性。但在一些对空间和成本有严格限制的产品中，即使面对高电压输入的情况，通过合理搭配散热设计，如增加散热片、优化 PCB 布局以提高散热效率等措施，仍然可以谨慎地应用三极管恒流驱动方案，以在有限的资源条件下实现基本的恒流功能。
四、实际电路示例演绎
假设需要为一个工作电压 3.2V、电流为 20mA 的 LED 提供稳定的电源。电路设计如下：选用一颗 6V 的齐纳二极管作为稳压源，NPN 型三极管选择 S8050，发射极串接一个 150Ω电阻。
电流设定 ：I ≈ (6V - 0.7V)/150Ω ≈ 35mA。通过调整 R_E 的值，即可灵活控制输出电流大小。例如，若想将输出电流降低至 15mA，则可重新计算发射极电阻为 R_E ≈ (6V - 0.7V)/0.015A ≈ 353Ω，选择接近该值的标准电阻 360Ω 进行替换。
效率考虑 ：LED 电压占用整个电源电压的一部分，其余压降全部落在三极管上。因此，为减少能耗，建议在输入电压接近 LED 工作电压时使用该方案。例如，若电源电压为 5V，LED 工作电压为 3.2V，则三极管上的压降为 5V - 3.2V = 1.8V，此时三极管的功耗为 1.8V × 0.02A = 0.036W；而若电源电压升高至 12V，在相同的 LED 工作电流下，三极管上的压降增至 12V - 3.2V = 8.8V，功耗大幅上升至 8.8V × 0.02A = 0.176W，能耗增加近 5 倍。由此可见，选择合适的输入电压，尽量使其接近 LED 的工作电压，对于提高整个电路的能源利用效率具有重要意义。
五、优缺点分析权衡
（一）优点
电路结构简单，调试方便 ：三极管恒流驱动电路所使用的元器件数量少，电路布局简洁，这使得在实际的电路板设计和制造过程中，能够有效降低复杂度和成本。同时，在调试阶段，由于电路的逻辑清晰，参数调整便捷，工程师能够快速定位问题并进行优化，缩短产品研发周期。
响应速度快，适用于动态负载 ：三极管作为一种高速半导体器件，能够在短时间内响应基极电压的变化，进而快速调整发射极电流。这一特性使得三极管恒流驱动电路在面对动态负载，如需要频繁调光或开关的 LED 照明应用中，能够及时跟踪负载变化，确保 LED 在不同工作条件下都能获得稳定的电流供应，维持其发光性能的稳定性。
适用于低压、恒流要求不高的 LED 场合 ：在一些对成本敏感且对恒流精度要求不高的低压 LED 照明场景，如小型电子设备的指示灯、便携式照明灯具等，三极管恒流驱动能够以较低的成本实现基本的恒流功能，满足 LED 的基本工作需求，保障其正常发光和使用寿命。
（二）缺点
效率不高，特别是在高压输入时损耗较大 ：如前所述，当输入电压远高于 LED 工作电压时，三极管上的压降增大，导致其功耗增加，大量电能转化为热能散失，降低了整个电路的能源利用效率。在高压输入应用场景中，这一问题尤为突出，可能需要额外的散热措施来保证三极管的正常工作，进一步增加了系统的复杂度和成本。
不适用于多串联 LED 负载 ：对于多串联 LED 负载的情况，由于每个 LED 的工作电压和电流特性可能存在差异，三极管恒流驱动难以精确地为每个 LED 提供均匀的电流，容易导致 LED 之间的电流分配不均，影响整体的发光效果和使用寿命。在多串联 LED 照明系统中，通常需要采用更为复杂的驱动方案，如恒流源配合均流电路等，以满足多 LED 的电流均衡需求。
需要良好散热处理，防止热失控 ：在实际工作过程中，三极管会因为电流流过和功耗产生热量。若散热处理不当，三极管温度将持续升高，可能导致其性能下降，甚至出现热失控现象，最终损坏器件。因此，在设计三极管恒流驱动电路时，必须充分考虑散热问题，根据三极管的功耗和工作环境，合理选择散热措施，如增加散热片、优化 PCB 布局以增强空气流动等，确保三极管能够在允许的温度范围内稳定工作。
