一、正激式变压器开关电源
正激式变压器开关电源是一种常见的电源架构，在其工作过程中，变压器初、次级线圈的激励与功率传输具有明确的时序关联。具体而言，当变压器的初级线圈被直流电压激励时，次级线圈恰有功率输出。

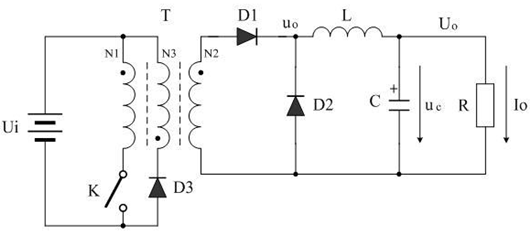

我们可以通过一个简化的原理图（图1）来深入理解其工作机理。
我们可以通过一个简化的原理图（图1）来深入理解其工作机理。
在图1中，各元件承担着关键作用：Ui为开关电源的输入电压源头，T是核心的开关变压器，K是用于控制电路通断的开关，L和C分别为储能滤波电感和电容，D2及D3分别是续流二极管与削反峰二极管，而R则代表负载电阻。特别需要注意的是开关变压器初、次级线圈的同名端，若同名端的确定出现偏差，将直接改变电路的工作模式，使其不再属于正激式架构。

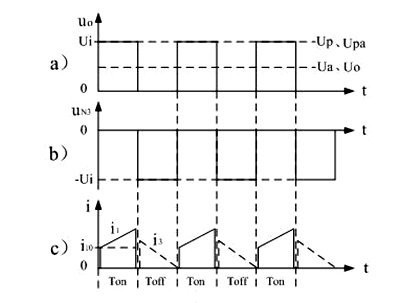

从相关公式可知，改变控制开关K的占空比D，主要影响输出电压的平均值Ua，而对于输出电压的幅值Up并无改变。因此，正激式变压器开关电源在应用于稳压电源场景时，通常采用电压平均值输出方式，以满足稳定的电压供应要求。以下是正激式变压器开关电源的电压、电流波形图，直观呈现了各物理量随时间的变化规律。
二、反激式变压器开关电源

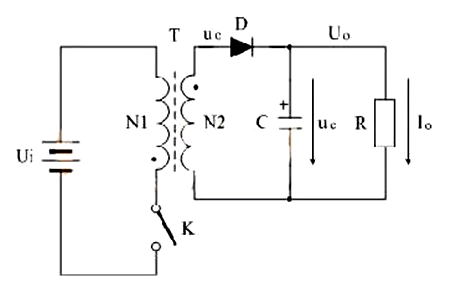

反激式变压器开关电源的工作原理同样基于变压器的电磁感应特性，但其电路架构与正激式有所不同。以下是反激式变压器开关电源的简单工作原理图，其中Ui为输入电压，T是开关变压器，K是控制开关，C是储能滤波电容，R为负载电阻。

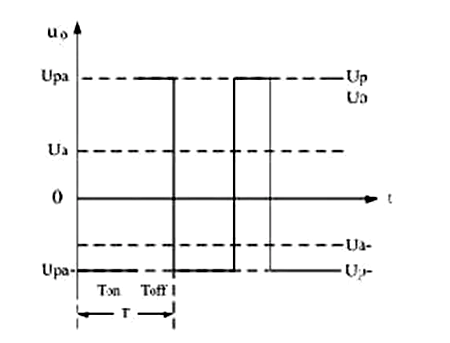

与正激式类似，反激式变压器开关电源的电压输出波形也有其独特的特征。以下是其电压输出波形图，展示了在开关动作下输出电压的动态表现。总体而言，正激式与反激式变压器开关电源在电路结构、工作原理以及应用场景等方面存在一定差异，设计者可根据实际需求进行选择与应用。
