一、变容二极管的工作原理
变容二极管本质上是一个PN结二极管，主要在反向偏压状态下工作，其核心目的是利用PN结的电容效应。当在PN结上施加反向偏压时，N区的自由电子被正极吸引，P区的空穴则被负极吸引，这一过程导致在PN结附近形成一个无载流子区域，即耗尽层。
耗尽层的厚度并非固定不变，而是随着反向偏压的改变而变化，进而影响二极管的结电容（C）。根据公式C=kS/d，其中C代表结电容，k是介电常数，S表示PN结的有效面积，d则为耗尽层的宽度。可以明显看出，耗尽层越宽，结电容就越小；反之，耗尽层越窄，结电容就越大。因此，增大反向偏压会使耗尽层加宽，结电容随之减少；而减小反向偏压则会让耗尽层变窄，结电容相应增加。正是这一特性，使得变容二极管能够充当可调谐电容器，在无线通信、电路调谐、频率控制等多个关键领域得到了广泛应用。
二、变容二极管的主要特性
电容可调性：变容二极管最为突出的特点是其结电容能够随反向偏压的变化而改变，这一特性使其在频率调谐和自动匹配系统中具有极高的应用价值。通过调节反向偏压，可以精确地控制电容的大小，从而实现对电路参数的动态调整。
非线性特性：反向偏压与结电容之间的关系并非线性，即电容的变化并非与电压的变化成严格的正比或反比关系。在不同的工作电压区间，电容的变化速率存在差异。这一非线性特性在实际电路设计时需要特别加以考虑，以确保电路性能符合预期。
宽工作频率范围：变容二极管在高频乃至超高频电路中表现出色，适用于射频（RF）和微波通信系统等多种应用场景。其性能在从兆赫兹（MHz）到吉赫兹（GHz）的宽频率范围内都能保持稳定，这使得它能够满足现代电子系统对高频性能的需求。
低损耗与快速响应：变容二极管具有快速的响应能力，能够在高速调制、自动增益控制（AGC）等应用中发挥关键作用。同时，它的功耗相对较低，这对于设计节能高效的电路系统具有重要意义，尤其适用于对能效有严格要求的便携式设备和远程通信设备。

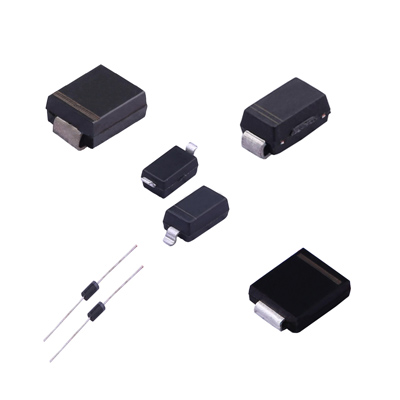

多样化的封装形式：为了满足不同应用场景的需求，变容二极管提供了多种封装形式。包括玻璃封装（玻封）、塑料封装（塑封）、金属封装（金封）以及表面贴装（SMD）等。玻璃封装具有良好的高频性能和稳定性，适用于高要求的射频应用；塑料封装则成本较低、机械强度较高，适合大规模生产和一般消费电子产品；金属封装能够提供更好的散热性能和电磁屏蔽效果，适用于高功率和恶劣环境下的应用；而表面贴装形式则便于自动化生产和小型化设计，广泛应用于各类印制电路板（PCB）组装中。
三、变容二极管的典型应用
无线电调谐应用：在收音机、电视等电子设备的调谐电路中，变容二极管与振荡器电路协同工作。通过改变施加在其上的反向偏压，可以调节变容二极管的结电容，进而改变振荡电路的谐振频率，实现对不同广播频率的接收和切换。这种调谐方式不仅提高了调谐的精度和速度，还简化了电路设计，减少了机械调谐元件的使用，提高了设备的可靠性和稳定性。
频率合成器中的应用：在锁相环（PLL）电路等频率合成系统中，变容二极管是实现高精度频率控制的关键元件。通过改变变容二极管的结电容，可以微调振荡器的输出频率，使频率合成器能够产生精确、稳定的频率信号。这对于通信系统中的频率合成、信号源的设计以及仪器仪表中的频率测量等应用都具有至关重要的作用。
FM调制电路应用：在FM发射机中，变容二极管用于实现频率调制（FM）。调制信号通过改变变容二极管的反向偏压，使其结电容相应变化，从而引起振荡电路频率的变化。这样，发射机的输出频率就能够随着输入调制信号的电压变化而变化，实现对音频或其他基带信号的有效调制，确保调制信号能够准确地传输到接收端。
自动增益控制（AGC）应用：在无线通信系统以及各种接收机电路中，变容二极管可用于自动增益控制环节。通过调整变容二极管的结电容，可以改变放大器的增益，从而实现对接收信号强度的自动调节。这有助于优化信号质量，提高系统的抗干扰能力，确保在不同信号强度条件下都能稳定、清晰地接收和处理信号，提升整个通信系统的性能和可靠性。
