100W逆变器电路设计与应用解析
一、电路设计概述

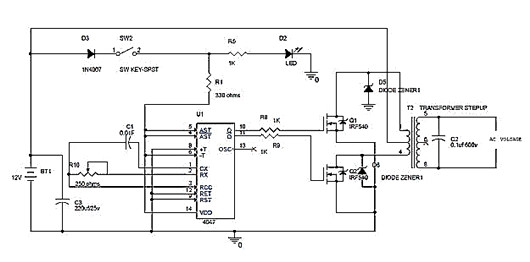

该100W逆变器电路以12V电池作为核心电源输入。电路中，二极管与LED的连接设计，以及其与IC8（型号CD4047）引脚的连接方式，均旨在保障电路稳定运行。其中，二极管有效阻止反向电流产生，而LED则实时显示电池工作状态，为设备运行提供直观的视觉参考。
二、集成电路CD4047的应用
ICCD4047在此电路中被配置为非稳态多谐振荡器模式。为实现该模式，外部电容器连接于引脚1和引脚3之间，引脚2通过电阻与可变电阻相连，用于调节输出频率。其余引脚接地处理，确保电路稳定。引脚10和11分别连接至MOSFETIRF540的栅极，这两个引脚输出50%占空比的信号，驱动MOSFET工作，确保电流的高效转换与传输。
三、功率输出与变压器作用
主交流电流由两个MOSFET担当电子开关角色产生。电池电流经Q1流入变压器初级线圈相应部分，通过引脚10和11的高低电平变化，实现电流在变压器初级线圈不同部分的流通与切换，进而产生交流电。该交流电经升压变压器的次级线圈输出，获得较高的交流电压。电路中，Zenor二极管发挥关键作用，有效避免反向电流对电路造成不良影响。
四、电路工作模式与继电器功能
场效应管100W逆变电路
场效应管100W逆变电路

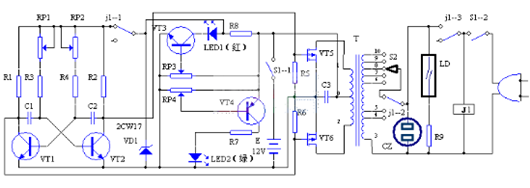

电路构建了多谐振荡器，由VT1和VT2组成，振荡频率设定为5Hz，经稳压管VD1稳压后确保频率稳定输出。输出的方波电压驱动VMOS大功率管，经变压器升压后，220V交流电从插座CZ输出。继电器J1实现逆变与充电的自动转换功能：电网供电时，J1通电，接通电网电源，调整变压器工作状态，断开多谐振荡器电源，此时VMOS管相当于二极管，对电瓶进行充电。LED1和LED2分别作为充电结束与放电完毕的指示灯，氖灯LD指示高电压状态，为用户直观呈现设备运行情况。
五、电路调试与元件参数

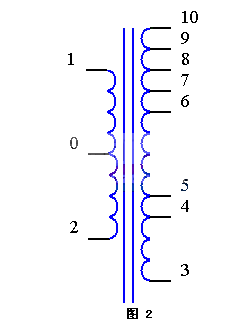

完成元件焊接并检查无误后，接通12V电源，电路起振。通过示波器观察VT1、VT2集电极电压波形，调节RP1、RP2使频率达50Hz且波形对称。调节RP3使LED1在电源电压16.8V时点亮，低于16V时熄灭；调节RP4使LED2在电源电压大于11V时点亮，低于10.5V时熄灭。2CW17需满足在电源电压10.5-17V时向多谐振荡器提供9V直流电压。变压器铁芯截面积不小于10cm²，绕线数据参照图2。不同引脚加220V交流电时，对应端电压分别为11V、15V、17V，满足不同充电需求。
六、使用注意事项
此逆变器产生的交流电与常规household交流电存在差异，不宜用于纯电阻性电器，如加热器、电饭煲等。鉴于MOSFET快速开关散热影响效率，建议使用散热器以提升散热效果，保障设备长期稳定运行。电网停电时，逆变器自动投入运行，逆变电压从插座引出，打开电源开关，氖灯与LED2应发光。当绿光熄灭，电瓶电量放完，应停止使用逆变器。此外，电瓶维护需注意：避免长期亏电或充足后长期不用，建议每周放电1小时左右并及时补充电，每1-2个月彻底放电一次后充足备用，以延长电瓶使用寿命，保障逆变器系统可靠运行。
