一、RC 相移振荡器概述
RC 相移振荡器作为一种电子振荡器电路，在音频领域广泛应用，主要用于产生正弦波输出。其工作原理是借助 RC 网络与有源组件协同作用实现振荡。
二、相移原理与基本电路构成

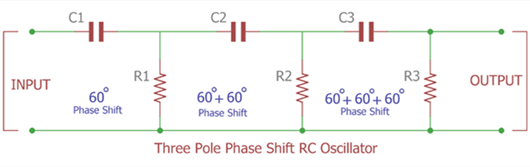

单个 RC 网络通常使输入信号相位偏移不超过 60 度。
理想 RC 电路相移虽为 90 度，但实际受电容不理想性影响，相位角 φ 的计算公式为 φ = tan⁻¹（Xc/R），其中 Xc 是电容的容抗，R 是与之相连的电阻值。当多个 RC 网络级联时，可实现 180 度相移，为振荡产生必要条件。
理想 RC 电路相移虽为 90 度，但实际受电容不理想性影响，相位角 φ 的计算公式为 φ = tan⁻¹（Xc/R），其中 Xc 是电容的容抗，R 是与之相连的电阻值。当多个 RC 网络级联时，可实现 180 度相移，为振荡产生必要条件。
三、有源组件选择考量
在构建 RC 相移振荡器时，相较于晶体管，运算放大器具有显著优势。晶体管存在一些局限性：
仅在低频下稳定。
波形幅度稳定需额外电路。
频率精度欠佳，易受噪声干扰。
不利的加载效应明显，随着级联滤波器增多，输入阻抗变化会干扰前级滤波器电阻特性，进而影响相移振荡器频率准确性。此外，电阻和电容两端衰减致使每级损耗增加，总损耗约达输入信号的 1/29，需相应恢复损失。
四、运算放大器在 RC 相移振荡器中的应用
运算放大器在 RC 相移振荡器中充当反相放大器角色。输入波先经过 RC 网络产生 180 度相移，随后此输出馈送至运算放大器的反相端，由于运算放大器在反相放大模式下会带来额外 180 度相移，最终输出正弦波实现 360 度相移，且其输出频率在变化负载条件下仍能保持恒定。
五、典型组件配置与工作原理
以常见运算放大器 RC 相移振荡器为例，其组件包括：运算放大器 IC（如 LM741）、电阻器（100kΩ、10kΩ、4.7kΩ 等）、电容器（100pF 等）。

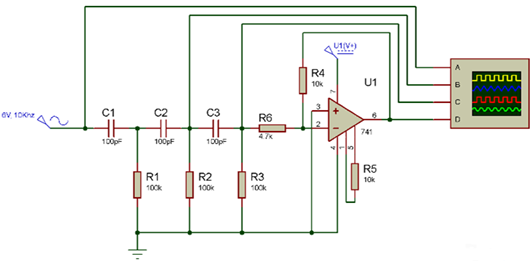

电路原理图
使用运算放大器模拟RC相移振荡器
〈烜芯微/XXW〉专业制造二极管，三极管，MOS管，桥堆等，20年，工厂直销省20%，上万家电路电器生产企业选用，专业的工程师帮您稳定好每一批产品，如果您有遇到什么需要帮助解决的,可以直接联系下方的联系号码或加QQ/微信，由我们的销售经理给您精准的报价以及产品介绍
电路原理图
使用运算放大器模拟RC相移振荡器

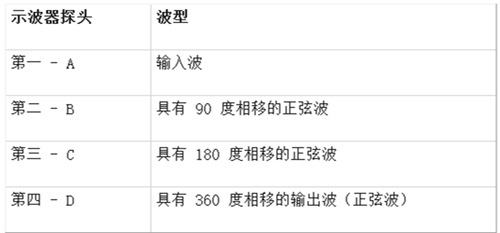

RC相移振荡器提供准确的正弦波输出。在最后的仿真视频中可以看到，我们已经将示波器的探头设置为电路的四个阶段。
工作时，反馈网络提供 180 度相移，每个 RC 网络贡献 60 度相移，反相配置的运算放大器产生剩余 180 度相移。振荡频率计算公式为 F = 1/(2πRC√2N)，其中 F 表示振荡频率，R 是电阻值，C 表示电容值，N 代表相移阶数。需注意，基于运算放大器的 RC 相移振荡器存在局限，因其电容在高频时电抗降低，近似短路，故不适用于高频场景。联系号码：18923864027（同微信）
