12V 升 220V 的升压器电路凭借其独特的电压转换功能，拥有着不可忽视的应用价值。以下是对其关键设计要点的阐述：
一、基于三极管 2N3055 的升压电路
该升压电路运用功率较大的三极管 2N3055，其电阻配置简洁，仅使用两个电阻。为提升电路输出功率，建议选用功率较高的电阻。如示例电路中采用 1W 的 400 欧姆电阻，倘若缺少此类电阻，鉴于当下 1/4W 电阻更为常见，可巧妙并联四个总阻值约 400Ω 的 1/4W 电阻予以替代，以满足电路对电阻功率的要求。

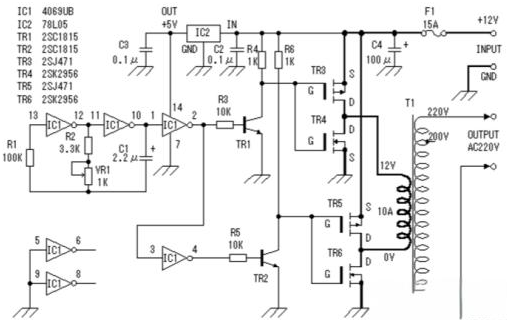

二、基于 MOS 场效应管与电源变压器的逆变器电路
电路图巧妙地将 MOS 场效应管与普通电源变压器相结合，构建出逆变器架构。输出功率大小紧密关联 MOS 场效应管及电源变压器的功率参数。通过精心挑选功率适配的 MOS 场效应管与电源变压器，并依据电路设计要求进行合理组装，便可达成预期的升压效果。

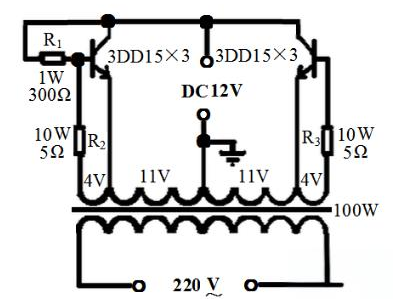

三、12V 直流升压至 220V 交流电路
该电路致力于实现将 12V 直流电压升压至 220V 交流电压。核心环节是选用合适的变压器，例如 100W 机床控制变压器。具体操作流程如下：
变压器改造 ：拆解变压器铁芯，拆除原次级线圈，并精准记录次级线圈匝数，为后续计算每伏所需线圈匝数提供关键依据。
新线圈绕制 ：运用漆包线先绕制一个 22V 的主线圈，且在中间位置巧设抽头。随后，采用更细漆包线绕制两个 4V 的反馈线圈，注意线圈间需用牛皮纸做好绝缘处理。完成绕制后，将铁芯复位，并正确连接两个 4V 次级线圈与主线圈。
电阻配置 ：与 4V 线圈串联的两个电阻 R2、R3 可借助电阻丝制作，阻值依输出功率而定，常规为几欧姆。此外，为稳定电流，可接入 1W300Ω 的偏流电阻，虽非强制，但从确保管子参数一致及电路稳定振荡角度出发，接入为宜。
三极管选配与调试 ：每边采用三只 3DD15 并联，共六只管子。电路连接完毕后，先全面检查无误，再通电调试。先接通蓄电池与负载（如 100W 白炽灯），合上开关，灯泡应正常发光。若未正常发光，适当减小基极电阻直至灯泡亮度正常。随后以彩电为负载进行测试，彩电无法正常启动时，同样调整基极电阻。完成上述调试后，电路即能稳定运行。
