一、复位信号来源
（一）自动复位（电源触发）
当 ATX 电源启动后，电源管理芯片会监测电源的稳定性。在供电稳定约 100 - 500 毫秒延迟后，ATX 电源的 PG（Power Good）信号由低电平跳变为高电平，作为初始复位信号。该信号随后通过门电路（如 74HC14）处理，输入到南桥芯片，触发其内部复位控制模块，进而启动整个复位流程。
（二）手动复位（按键触发）
当用户按下主板上的 RESET 开关时，会产生一个低电平脉冲信号。该信号经门电路反相后输入南桥芯片，强制系统进行重启操作。这种手动复位机制为用户在系统软件卡死或出现异常时提供了一种快速恢复系统正常运行的手段。
二、信号传递与分发
南桥芯片作为主板复位系统的核心控制器，在接收到复位信号后，首先进行自身复位，随后将复位信号分为两路输出：
（一）一路通过门电路（如 74HC07）转换电平
该信号传递给 PCI 插槽、AGP 插槽、北桥芯片等主要组件。北桥芯片在接收到复位信号后，进一步将信号传递至 CPU，完成 CPU 的初始化过程。这一过程确保了系统核心组件能够在复位信号的触发下同步进入初始化状态，为系统的重新启动做好准备。
（二）另一路通过三极管进行电平转换
该信号发送至 IDE 接口等外设设备。通过这种方式，主板能够确保所有连接的设备在复位信号的触发下同步进行初始化操作，从而保障整个系统的协调运行。
三、复位功能实现
（一）冷启动保障功能
在计算机系统冷启动过程中，复位电路通过监测电源电压的稳定性来确保复位信号的正确发出。只有当电源电压保持在稳定范围内（例如 5V±5%）时，复位电路才会释放复位信号，避免因电压波动导致硬件设备出现误操作或损坏的情况。这为系统的稳定启动提供了可靠的保障。
（二）异常恢复功能
在系统运行过程中，看门狗定时器（WDT）持续监测系统的状态。若软件出现卡死或受到外部干扰导致系统异常时，看门狗定时器会自动触发复位操作，使系统能够迅速从异常状态中恢复，保障系统的连续性和可靠性。对于需要长时间稳定运行的计算机系统而言，这一功能尤为重要，能够有效减少系统故障带来的损失和影响。

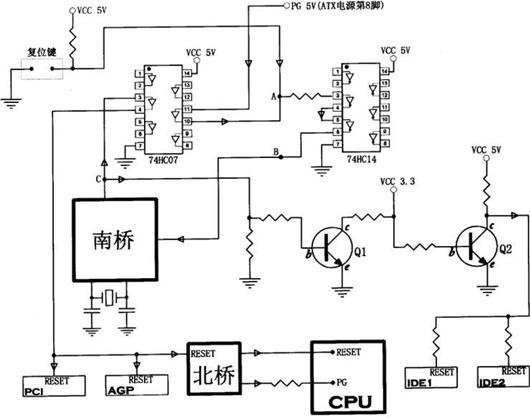

四、主板复位电路工作原理图及过程说明
电源、时钟、复位是主板正常工作的三大核心要素。当主板通电运行后，若按下复位键，会产生一个跳变的触发信号。该信号经过 A 点进入 74HC14 门电路芯片，经过两次反相处理后，信号波形保持不变，但完成了电平转换，随后经过 B 点进入南桥芯片。南桥芯片接收到跳变信号后，自身先进行复位操作，同时其内部的复位电路从 C 点输出一个复位信号，该信号是一个由高电平向下跳变为低电平，再从低电平向上跳变为高电平的脉冲波。
从 C 点输出的复位信号分为两路：一路进入 74HC07 门电路芯片进行电平转换，然后分别输入到 PCI 插槽、AGP 插槽以及北桥芯片。北桥芯片在复位后又会产生一个复位信号输入到 CPU，完成 CPU 的初始化。另一路复位信号则经过 Q1、Q2 三极管进行电平转换后，输入到 IDE 接口，从而使连接在 IDE 接口上的设备也进入初始化状态。这样，主板上的各个组件（包括 PCI 插槽、AGP 插槽、IDE 接口上的设备以及北桥芯片和 CPU）在复位信号的触发下，能够同步进入初始化状态，为系统的重新启动做好准备。
在刚开机时，复位信号的产生与按下复位键时的过程有所不同。当 ATX 电源供电正常 50 毫秒后，第 8 脚（灰色线）的电平会由低变高，这就是电源好信号（PG），表示供电已经稳定正常。电源好信号进入 74HC07 门电路芯片，经过电平转换后，从 A 点进入 74HC14 门电路芯片，此后的过程与按下复位键时的过程相同，从而触发整个复位流程。
