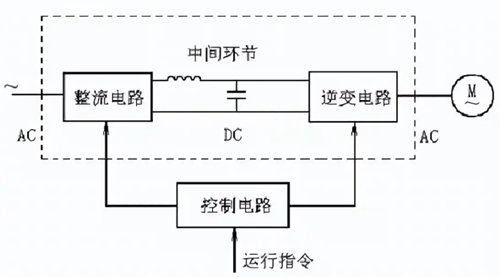

变频器采用交 - 直 - 交变换系统架构，经由整流、滤波、逆变这三大核心环节达成变频控制目标。
调速用变频器主要由三大部分构成：主电路、控制电路以及保护电路。
一、变频器工作原理
（一）整流阶段
依靠三相桥式整流电路，把频率为 50Hz 的工频交流电转变为脉动直流电。输出的直流电压和输入的交流电压幅值息息相关，例如，当交流输入电压为 380V 时，对应的直流输出电压大约在 540V 左右。
（二）中间滤波阶段
在电压型变频器中，运用大容量铝电解电容器组来平滑电压波动；电流型变频器则借助电感元件抑制电流的急剧变化。此外，制动单元在处理再生能量过程中发挥着关键作用。
（三）逆变阶段
IGBT 功率器件承担高频开关职责，其开关频率通常达到 10kHz 以上。运用脉宽调制（PWM）技术，生成近似正弦波的波形。通过精准调节脉冲宽度以及频率，从而实现对电机转速的有效控制。
二、变频器逆变原理详述
变频器的逆变原理主要基于脉宽调制（PWM）技术，通过对开关器件通断时序的精细掌控，将直流电转化为频率和电压均可调节的交流电，这一转化过程即被称为 “逆变”。

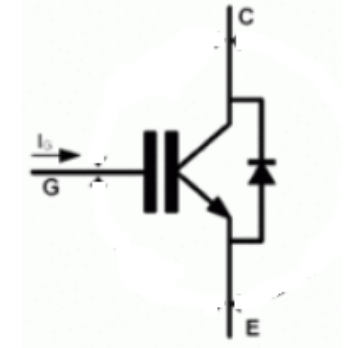

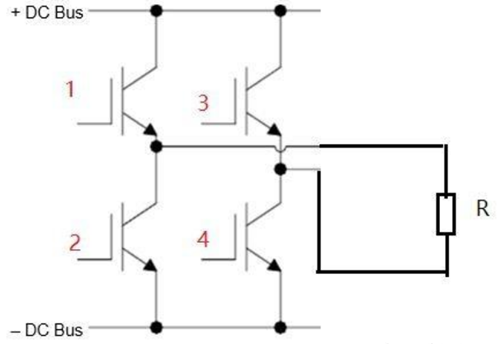

以单相逆变原理图为例，图中标注的 1、2、3、4 为 IGBT。当在 IGBT 的 “栅极 G”施加信号时，其 “CE” 之间便导通，实现 “开” 的动作；反之，若撤去该信号，则 “CE” 之间关断，达成 “关” 的效果。
在上半周时段，若信号触发 1 和 4 号 IGBT 开通，同时 2 和 3 号 IGBT 处于关闭状态，那么母线电压经负载 R 形成从正极至负极的电流回路，负载 R 上便会有向下方向的电流流过。
进入下半周后，信号促使 1 和 4 号 IGBT 关闭，与此同时，2 和 3 号 IGBT 被信号激活开通，负载 R 上随之出现向上方向的电流。

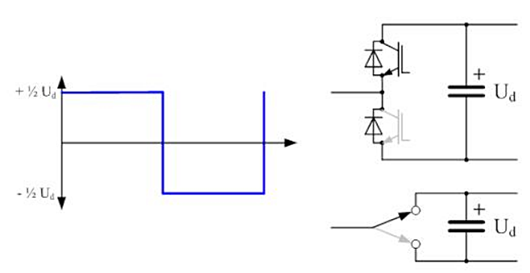

如此这般，便完成了电流的 “交流” 变换。从上述演示过程可以观察到，负载 R 上的电压呈现为 “方波” 状态。然而，这种 “方波” 电压是无法直接驱动常规的 “感应” 电机的。为了使电机能够正常运行，必须将该 “方波” 电压转化为 “正弦” 电压。
三、方波到正弦波的转化
若能在 “半周期” 内，借助特定技术将 “方波” 转化为半个周期（0 - π）的 “正弦” 波，就完成了整个 “逆变” 流程的关键一步。
这一转化过程正是通过 PWM（pulse width modulation，脉冲宽度调制）技术实现。具体而言，就是利用三角波作为载波，将正弦波（作为信号波、调制波）调制到该载波之上。经此调制后，能够得到具有规律性宽窄变化的方波信号，这整个操作流程被命名为 PWM。
