一、引言
在电子技术的浩瀚海洋中，二极管作为基础且关键的半导体器件之一，自诞生以来便凭借其独特的单向导电性能，在各类电子电路设计与应用中大放异彩。它广泛参与构成具备不同功能的电路，如实现交流电整流、调制信号检波、信号限幅与钳位以及电源电压稳压等。本文将聚焦于稳压二极管这一特殊二极管类型，深入剖析其原理、核心参数以及实际应用中的关键要点，旨在为电子设计工程师、电子技术爱好者提供系统且精准的知识指引，助力大家在项目实践中更好地驾驭这一元器件，实现稳定、可靠的电路性能。
二、稳压二极管工作原理
（一）基本原理阐述
稳压二极管本质上属于二极管家族中的一员，其核心工作原理源于二极管在反向工作区的独特电学特性。当二极管运行于反向工作状态时，若反向电流出现相对较大的变化 ΔI，二极管两端对应的电压变化 ΔU 却微乎其微。这一显著特性为电路设计者提供了一种实现 “稳压” 功能的关键手段。基于此，稳压二极管应运而生，不过与普通二极管有所区别的是，它通常工作在反向击穿区，以充分利用该区域的稳压特性，确保输出电压的稳定。

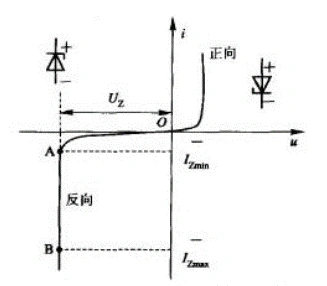

稳压二极管的伏安特性和电路符号
稳压二极管的伏安特性和电路符号
具体而言，稳压二极管的伏安特性曲线在反向击穿区呈现出较为平坦的走势，这意味着在其正常工作范围内，即使流经二极管的电流有一定程度的波动，二极管两端的电压也能维持在一个相对稳定的水平，有效抑制电压的大幅波动，为后续电路环节提供稳定的电压支撑。
（二）与普通二极管的对比
与普通二极管主要用于单向导电、整流等功能不同，稳压二极管的核心使命聚焦于电压稳定控制。普通二极管一般工作在正向导通区或反向截止区，而稳压二极管则刻意工作在反向击穿区，并且其设计工艺使得反向击穿区具有良好的电压稳定特性，能够承受一定的反向电流而不会损坏，从而实现稳压功能。
三、稳压二极管主要参数详解
（一）稳定电压（Uz）
稳定电压是衡量稳压二极管性能的核心指标之一，它指的是稳压管工作在反向击穿区时两端的电压值。在挑选合适的稳压二极管时，稳定电压是至关重要的参考依据。由于稳压管的电压并非绝对恒定，会随工作电流的变动而产生细微变化，因此在测试稳定电压时，应确保稳压管的电流处于额定值，以获取准确的 Uz 数据。
不同型号的稳压二极管具有各异的稳定电压范围，这主要由其内部半导体材料、掺杂工艺以及器件结构等因素决定。此外，同一型号的不同批次或不同个体的稳压二极管，因制造工艺过程中不可避免的离散性，其 Uz 值也会存在一定差异。但需要强调的是，这种个体间的差异并不意味着同一支稳压二极管的稳定电压会在使用过程中出现大幅波动，只要在其规定的工作条件下使用，其稳定电压性能是可靠的。
（二）稳定电流（Iz）
稳定电流 Iz 是保障稳压二极管正常发挥稳压功能的参考电流值。当流经稳压管的实际电流低于 Iz 时，其稳压性能会显著下降，无法达到预期的稳定电压效果；而当工作电流高于 Iz 时，只要不超过二极管的额定功耗限制，稳压二极管仍可正常工作，并且一般情况下，较大的工作电流有助于提升稳压性能，使输出电压更加稳定。
稳定电流的设定与稳压二极管的内部结构、散热条件以及预期的应用场景密切相关。在实际电路设计中，设计者需要根据稳压二极管的参数手册，结合电路的具体需求，合理设置限流电阻等元件，以精准调控流经稳压管的电流，确保其工作电流在合适范围内。
（三）动态内阻（rz）
动态内阻 rz 反映了稳压二极管在工作过程中，两端电压与电流变化量的比值，其计算公式为 rz=ΔU/ΔI。从稳压性能的角度来看，rz 值越小，表明稳压二极管对电压波动的抑制能力越强，即稳压性能更优。对于同一型号的稳压二极管而言，通常工作电流越大，其动态内阻 rz 值越小，这意味着在较高电流下，稳压二极管能够更有效地维持输出电压的稳定。
动态内阻的特性使得设计者在选用稳压二极管时，不仅要关注其稳定电压和稳定电流，还需考虑动态内阻对电路稳定性的影响，尤其是在对电压稳定性要求极高的精密电路设计中，动态内阻的评估显得尤为重要。
（四）额定功耗（Pz）
额定功耗 Pz 是稳压二极管安全工作的重要限制参数。由于稳压二极管在工作时，两端存在电压 Uz，同时流过一定的电流，因此会消耗一定的功率，这部分功率会转化为热能，导致二极管温度升高。额定功耗 Pz 的大小取决于稳压管允许的温升范围，不同型号和封装形式的稳压二极管具有不同的额定功耗值。
在实际应用中，设计者必须确保稳压二极管的实际功耗不超过其额定功耗，否则可能导致二极管过热损坏。部分参数手册还会提供稳定电流 IzM 与耗散功率 Pz 之间的关系式 IzM=Pz/Uz，设计者可以依据该公式以及电路的实际工作条件，合理选择稳压二极管的型号和散热措施，确保其在安全、可靠的功耗范围内工作。
（五）电压温度系数（αu）
电压温度系数 αu 揭示了稳压二极管的稳定电压随环境温度变化的特性规律。具体而言，αu 表示当稳压管工作电流保持恒定时，环境温度每变化 1℃所引起的稳定电压变化的百分比。αu 的值可正可负，不同型号的稳压二极管具有不同的 αu 特性，这主要取决于其半导体材料的选择、器件结构设计以及工艺制造等因素。
当 αu 为正值时，意味着随着温度的升高，稳定电压值也会相应增大；反之，若 αu 为负值，则温度升高会导致稳定电压值减小。在实际电路设计中，若对稳压二极管的温度稳定性要求较高，需重点关注其 αu 参数，并结合具体的使用环境温度范围，选择具有较小 αu 值的稳压二极管，以减小温度变化对输出电压稳定性的影响，确保电路性能的稳定可靠。
四、稳压二极管使用注意事项
（一）正确接入电路
在使用稳压二极管时，必须确保其正确反接在电路中，即二极管的阴极连接电路的正电压端，阳极连接负电压端，使其工作在反向击穿区。这是稳压二极管正常发挥稳压功能的前提条件。如果接错方向，二极管将无法实现稳压作用，甚至可能因正向过流而损坏。
（二）合理设置工作电流
合理控制流过稳压管的电流 Iz 是确保其稳定工作和安全运行的关键环节。一方面，Iz 不能超过稳压管规定的最大额定电流，否则会导致二极管过热烧毁，缩短其使用寿命；另一方面，Iz 也不能低于稳压管的最小临界电流 Izmin，一旦低于该值，稳压管将失去稳压作用，无法维持输出电压的稳定。

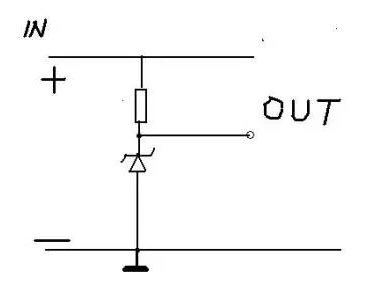

为了精准调节稳压管的工作电流，通常在稳压管电路中串联一个限流电阻。通过合理选择限流电阻的阻值，结合电路的输入电压、稳压管的稳定电压以及预期的工作电流，可以利用欧姆定律精确计算限流电阻的取值，确保稳压管工作在最佳电流范围内，实现稳定、可靠的稳压功能。
