一、检波的概念
检波是将已调信号中的调制信号提取出来的关键过程，其核心目标是精准恢复被调制的原始信号。在解调领域，对于调幅波，通常采用与载波相乘后经低通滤波器处理的方式来实现。这一过程从高频调幅信号中精准提取原调制信号，专业称为振幅解调或振幅检波，简称检波。在广义范畴内，检波等同于解调，是调制的逆过程，旨在从已调波中提取调制信号。具体而言，针对调幅波，需从其振幅变化中提取；对于调频波，需从频率变化中获取；而对于调相波，则要从相位变化中提取。狭义上的检波特指从调幅波包络中提取调制信号，因此常被称为包络检波或幅度检波。
二、二极管检波电路的构成

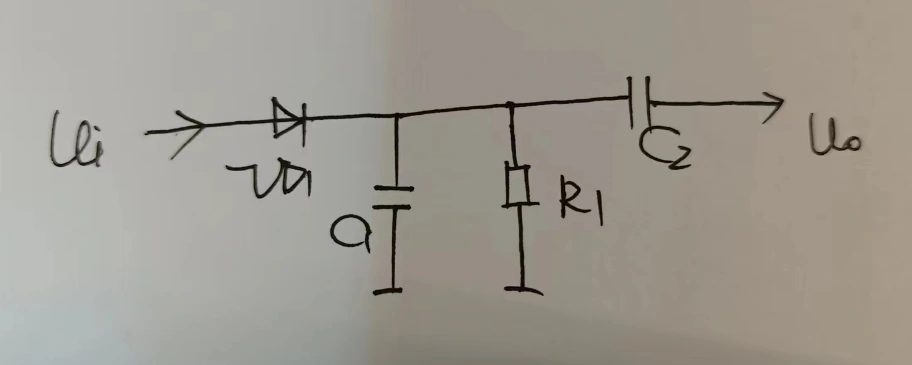

二极管检波电路主要由以下几个关键部分构成：
检波二极管（VD1） ：凭借二极管的单向导电特性，将调幅信号的下半部分隔绝，仅保留上包络信号的上半部分高频载波信号。
高频滤波电容（C1） ：用于滤除检波二极管输出信号中的高频载波成分。
负载电阻（R1） ：在检波二极管导通期间，为电流提供回路。在 R1 上形成的压降即为检波电路的输出信号电压。
耦合电容（C2） ：其功能是让音频信号顺利通过，同时阻止检波电路输出信号中的直流成分进入后续电路。
这些元器件协同工作，共同完成检波任务。
三、二极管检波电路的工作机制

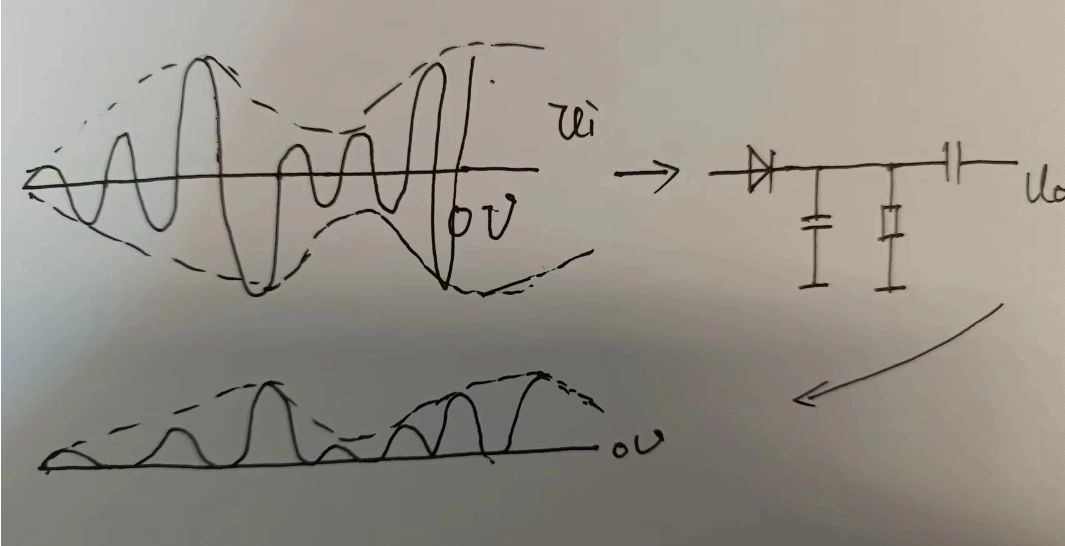

检波电路以检波二极管为核心元件。调幅信号接入检波二极管正极，借助信号幅度使检波二极管导通。

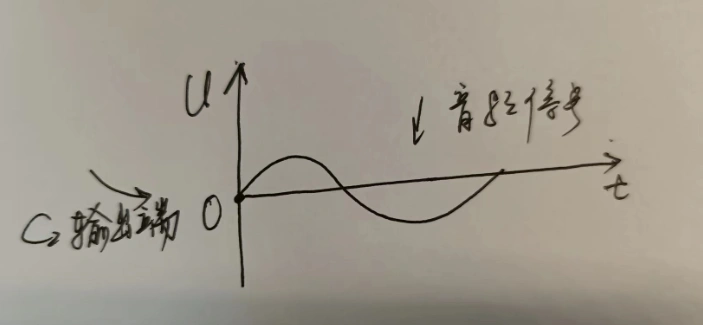

所需的音频信号实为输出的包络信号，该信号经检波电路输出端电容 C2 耦合后，传输至后级电路进行后续处理。
所需的音频信号实为输出的包络信号，该信号经检波电路输出端电容 C2 耦合后，传输至后级电路进行后续处理。
从信号组成角度来看，检波电路输出信号的平均值体现为直流成分，其大小直接反映检波电路输出信号的平均幅值。此外，输出信号中还夹杂着无用的高频载波信号，这部分信号经高频滤波电容 C1 滤波后接地，从而确保输出信号的纯净度。
