稳压二极管，亦称为齐纳二极管，是一种由硅材料制成的面接触型晶体二极管。它是一种在反向电压达到临界值之前具有高电阻的半导体器件。稳压二极管的主要功能是稳定电压，除此之外，它在电子电路中还有多种广泛应用，包括用作稳压电源、电压基准源、钳位电路、限流保护以及过压保护等。
一、稳压二极管的核心作用
稳压二极管的作用主要体现在以下三个方面：
作为稳压器或电压基准元件 ：在各种需要稳定电压的电路中，稳压二极管可以提供精确的参考电压，确保电路的稳定运行。
串联实现高电压稳定 ：通过将多个稳压二极管串联，可以在较高的电压条件下使用，从而获得更高的稳定电压值，满足不同电路的需求。
保护电路中的电子元器件 ：稳压二极管能够防止电路中的其他元件因高电流而损坏，起到过压保护的作用，提高整个电路的可靠性和安全性。
二、稳压二极管的工作原理
稳压二极管是一种用于稳定电压的单 P N 结二极管，其结构与整流二极管相似。当加在稳压二极管上的反向电压增加到一定数值时，大量载流子会隧穿 P N 结的位垒，形成较大的反向电流，此时电压基本保持不变，这种现象称为隧道击穿。而在反向电压较高时，位垒区内会产生大量载流子，在强电场的作用下形成大的反向电流，电压同样几乎不变，这就是雪崩击穿。因此，当反向电压接近击穿电压时，反向电流会迅速增加，而反向电压几乎保持不变，这个相对稳定的电压称为齐纳电压（隧道击穿）或雪崩电压（雪崩击穿）。

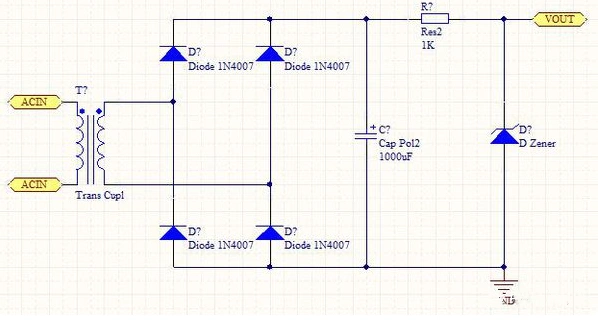

接线图如下

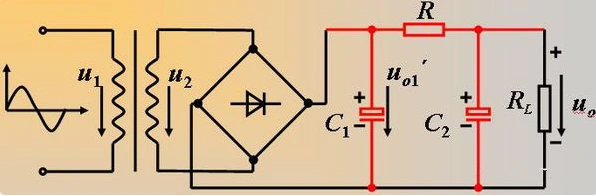

接线图如下
具体来说，当稳压管采用反向接法时，若反向电压低于击穿电压，反向电流非常小，动态电阻较大。通常工作电流越大，动态电阻越小，稳压性能越好。而当反向电压超过击穿电压时，流过二极管的电流会急剧增大，但其两端的电压却基本保持不变，正是利用这一特性来实现稳压功能。
三、稳压二极管的应用场景
作为过压保护器件 ：稳压二极管可以在准确的电压下击穿，因此可作为限制或保护元件使用。由于可以获取各种电压的稳压二极管，因此这种应用特别适合不同电路的保护需求。例如，在图中所示电路中，稳压二极管 D 用作过压保护器件。一旦电源电压 V S 超过二极管的稳压值，D 就会导通，使继电器 J 吸合，从而将负载 R L 与电源分离，保护负载免受过压损坏。
构建稳压电源 ：在稳压电源电路中，稳压二极管与限流电阻等元件配合，可以为电子设备提供稳定的直流电压，确保设备的正常运行。
用作电压基准源 ：在需要精确电压基准的电路中，如测量仪器、数据转换电路等，稳压二极管可以提供稳定的基准电压，提高测量和转换的准确性。
钳位电路中的应用 ：在钳位电路中，稳压二极管可以将信号电压限制在一定范围内，防止信号幅度过大而损坏后续电路或影响信号处理的准确性。
