一、光敏二极管概述

光敏二极管，亦称光电二极管，是一种具备独特光电转换能力的半导体器件。它能够将接收到的光信号转化为相应的电流或电压信号，从而实现对光信号的有效探测。光敏二极管的核心组件同样是 PN 结，与常规二极管相比，在结构设计上存在明显差异。为提升对入射光的接收效率，其 PN 结面积被尽可能扩大，而电极面积则相应缩小。同时，PN 结的结深相对较浅，通常不超过 1 微米。在反向电压的作用下，光敏二极管正常工作。在无光照条件下，反向电流极小，一般低于 0.1 微安，这一电流被称为暗电流。当有光照时，携带能量的光子进入 PN 结区域，将能量传递给共价键上的束缚电子，促使部分电子挣脱共价键的束缚，形成电子 - 空穴对，也就是所谓的光生载流子。

二、光敏电阻概述

光敏电阻，又名光导管，主要以硫化镉为常用制作材料，此外，硒、硫化铝、硫化铅以及硫化铋等材料也常用于制作光敏电阻。这些材料在特定波长的光照射下，展现出阻值迅速降低的特性。究其原因，是在光照条件下产生的载流子参与导电过程，在外加电场的作用下，电子向电源正极移动，空穴向电源负极移动，进而导致光敏电阻器的阻值快速下降。基于内光电效应的原理，光敏电阻得以工作。光照强度越高，电阻值越低。随着光照强度的增加，电阻值呈迅速减小的趋势，亮电阻值甚至可降至 1kΩ 以下。在无光照时，光敏电阻处于高阻状态，暗电阻通常可达 1.5mΩ。光敏电阻凭借其对光线的高度敏感性，随着科技的不断进步，应用前景十分广阔。

三、光敏二极管工作原理

光敏二极管作为将光信号转换为电信号的半导体器件，其核心部分 PN 结的结构设计有别于普通二极管。为了接收更多的入射光，PN 结面积被尽可能扩大，电极面积则相应缩小。通常情况下，PN 结的结深较浅，一般小于 1 微米。在反向电压的作用下，光敏二极管正常工作。当没有光照时，反向电流很小，这被称为暗电流。而当有光照时，携带能量的光子进入 PN 结区域后，将能量传递给束缚电子，使部分电子挣脱共价键，形成电子 - 空穴对，即光生载流子。这些光生载流子在反向电压的作用下参与漂移运动，从而使反向电流显著增大。光的强度越大，产生的反向电流也越大，这种特性被称为 “光电导”。在一般照度的光线照射下，光敏二极管所产生的电流称为光电流。若在外电路上连接负载，负载上就能获得随光的变化而相应变化的电信号。

四、光敏电阻工作原理

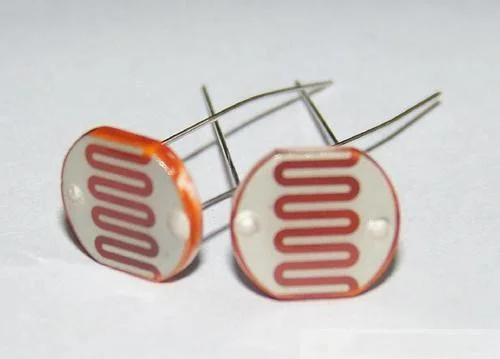

光敏电阻的工作原理基于内光电效应。将半导体光敏材料两端装上电极引线，并封装在带有透明窗的管壳内，就构成了光敏电阻。为提高灵敏度，两电极通常设计成梳状。制造光敏电阻的材料主要包括金属的硫化物、硒化物和碲化物等半导体。光敏电阻或光导管常用的制作材料为硫化镉，此外还有硒、硫化铝、硫化铅和硫化铋等。这些材料在特定波长的光照射下，阻值会迅速减小。这是因为光照产生的载流子参与导电，在外加电场作用下，电子向电源正极移动，空穴向电源负极移动，导致光敏电阻器的阻值迅速下降。光敏电阻是由硫化镉或硒化镉等半导体材料制成的特殊电阻器，其工作原理基于内光电效应。光照越强，阻值越低。随着光照强度的升高，电阻值迅速降低，亮电阻值可降至 1kΩ 以下。光敏电阻对光线极为敏感，在无光照时呈高阻状态，暗电阻一般可达 1.5mΩ。随着科技的不断发展，光敏电阻的特殊性能将在众多领域得到更为广泛的应用。

五、光敏二极管和光敏电阻的区别

（一）功能差异

光敏电阻利用半导体材料及其他材料的光特性，实现可变电阻的功能。而光敏二极管则是借助半导体材料的光特性，实现二极管的开关功能。

（二）材料区别

尽管在某些情况下，光敏电阻和光敏二极管会使用相同的材料，如硅、砷化镓等，但光敏电阻的材料选择范围更为广泛。

（三）参数不同

光敏电阻的参数包括标称电阻值、使用环境温度（最高工作温度）、测量功率、额定功率、标称电压（最大工作电压）、工作电流、温度系数、材料常数、时间常数等。而光敏二极管的参数则涵盖最高工作电压、暗电流、光电流、光电灵敏度、响应时间、结电容和正向压降等。

（四）结构差异

光敏电阻仅需两个电极即可构成。而光敏二极管则要求两个电极之间能够形成一个 PN 结。此外，为增加导通电流，光敏二极管的一个电极面积被设计得较大，另一个电极面积相对较小。
