在电子元件的庞大体系中，二极管以其独特的单向导电性和简洁的两电极结构，成为现代电子产业不可或缺的基石元件。本文将深入探讨二极管的核心构造、工作原理、关键参数以及主要分类，旨在为广大电子工程师和技术爱好者提供一份详尽且专业的知识指南。
一、晶体二极管的诞生与构造
晶体二极管，亦称半导体二极管，自 1947 年由美国科学家发明以来，便开启了其在电子领域的广泛应用历程。其内部构造包含一个 PN 结以及两个引出端，
而 PN 结作为核心部分，是由 P 型半导体和 N 型半导体相接触而形成的独特界面。
而 PN 结作为核心部分，是由 P 型半导体和 N 型半导体相接触而形成的独特界面。
要深入理解 PN 结，首先需掌握三个基础概念：
本征半导体 ：指未掺杂任何杂质的纯净半导体材料，例如纯硅晶片或纯锗晶片。这类半导体中的电子与空穴数目相等，电导率较低。
P 型半导体 ：通过在本征半导体中掺入低价杂质（如在硅晶片中掺入铝），从而产生以空穴为主的载流子。在这种半导体中，空穴数量多于电子，导电主要靠空穴的移动来实现。
N 型半导体 ：则是在本征半导体中掺入高价位杂质（例如向硅中掺入磷），生成以自由电子为主要载流子的半导体。此时，自由电子数目远超空穴，电子成为主导电导电的载体。

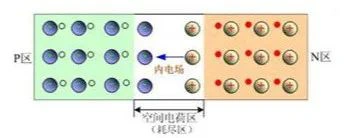

当 P 型半导体与 N 型半导体相互接触时，在它们的交界面处会形成一个特殊的 PN 结。PN 结的两侧会因载流子的浓度差而产生空间电荷层，并进而形成自建电场。在无外加电压的情况下，扩散电流与漂移电流在 PN 结处达到平衡，维持一种动态平衡状态，这就是 PN 结的常态表现。

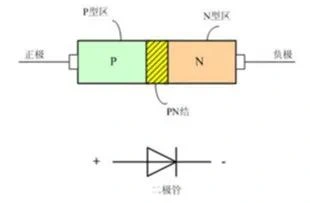

以PN结为核心结构，加上引线或者引脚形成单向导电的二极管
以PN结为核心结构，加上引线或者引脚形成单向导电的二极管
二、二极管的主要参数详解
最大反向峰值电压（VRM） ：即使无反向电流，不断提高反向电压，最终会使二极管损坏。该参数指的是反复叠加的正反向电压中的峰值电压，对于整流器这类承受交流电压的器件来说，其最大值是关键的设计参数。
最大直流反向电压（VR） ：与最大反向峰值电压不同，它是连续叠加直流电压时的允许值。它明确了二极管在使用中可承受的最大反向电压，超过此值则有反向击穿的风险。通常，该值取反向击穿电压的一半，对于直流电路的设计与应用具有重要的指导意义。
最大浪涌电流（Isurge） ：表示二极管所能承受的最大瞬间正向电流。这并非正常工作电流，而是一个瞬时过量电流值。在电路可能出现浪涌电流的场景下，如电源开启瞬间，该参数能确保二极管不被瞬间大电流损坏。
最大平均整流电流（IO） ：在半波整流电路中，流经负载电阻的平均整流电流的最大允许值。它决定了二极管长期稳定运行时的最大正向平均电流，该值受 PN 结结面积和外部散热条件的综合影响。设计电路时，必须确保实际工作电流不超过此值，并满足散热要求，否则二极管可能过热损坏。
最大交流输入电压（VI） ：在半波整流电路（电阻负载）上可施加的正弦交流电压的有效值。这是选择整流器时必须考虑的重要参数之一，直接关系到整流电路的输入电压范围和工作性能。
最大峰值正向电流（IFM） ：二极管在正向导通时能够承受的最大电流值。它是设计整流电路等应用中的关键参数，确保二极管在峰值电流条件下不会因过热或过流而损坏。
三、晶体二极管的分类探讨
依据材料与 PN 结结构的差异，晶体二极管可分为以下几种主要类型：
点接触型二极管 ：通过在锗或硅材料的单晶片上压触金属针，并采用电流法形成。
其 PN 结静电容量较小，适合应用于高频电路。得益于构造简单，成本相对较低，在小信号检波、整流、调制、混频和限幅等一般用途中应用广泛。然而，与面结型二极管相比，其正向特性和反向特性相对较差，因此不适用于大电流和整流场景。制作工艺上，将细铝丝一端连接阳极引线，另一端压在掺杂过的 N 型半导体上，通电后细铝丝在接触点融化并渗入，形成 PN 结。
其 PN 结静电容量较小，适合应用于高频电路。得益于构造简单，成本相对较低，在小信号检波、整流、调制、混频和限幅等一般用途中应用广泛。然而，与面结型二极管相比，其正向特性和反向特性相对较差，因此不适用于大电流和整流场景。制作工艺上，将细铝丝一端连接阳极引线，另一端压在掺杂过的 N 型半导体上，通电后细铝丝在接触点融化并渗入，形成 PN 结。
面接触型二极管 ：
PN 结面积较大，可承载较大电流（从几安到几十安），常用于将交流电转换为直流电的整流电路，也适用于大电流开关场景。
PN 结面积较大，可承载较大电流（从几安到几十安），常用于将交流电转换为直流电的整流电路，也适用于大电流开关场景。
平面型二极管 ：以硅为主要材料，表面平整而得名，又因采用外延法形成半导体材料，亦称外延平面型。在 N 型硅单晶片上扩散 P 型杂质，借助硅片表面氧化膜的屏蔽作用，选择性扩散形成 PN 结。其表面被氧化膜覆盖，使得性能稳定、寿命长，可承载较大电流，广泛应用于开关、脉冲及高频电路等领域。
