很多工程师看到Buck电源时，第一反应都是：电感、电容、MOS管，这不就是标准降压结构吗？
但如果你拆开一块真实产品，会发现有些电源设计并没有使用普通电感，而是用了一个看起来像变压器的四脚器件。
它到底是什么？为什么一个5V转3.3V的降压电路，要加入一个耦合电感？
答案就是：Fly-Buck拓扑，一种把Buck和反激思想融合起来的电源架构。今天从普通Buck降压结构中发现四脚耦合电感，并进一步分析其用途。

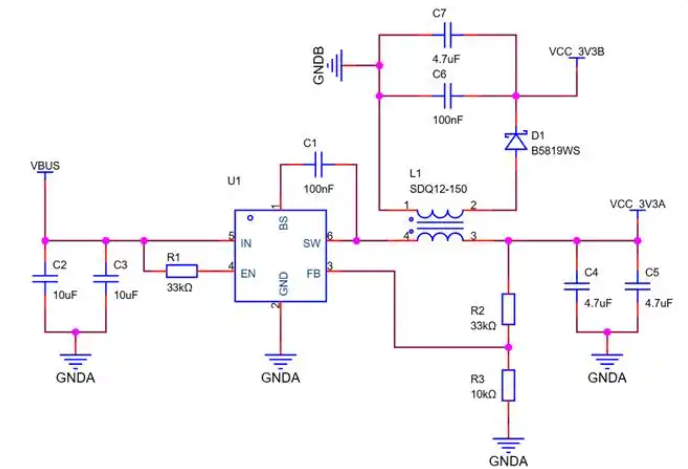

【图1 产品中的Buck+耦合电感电路】
一、这个“四脚电感”，其实不是普通电感
普通Buck电路里的电感只有一个绕组，作用是储能和滤波。但耦合电感内部有两个或多个绕组，本质上更接近一个小型变压器。
Fly-Buck就是利用这个特点：主绕组完成Buck降压，副绕组通过磁耦合产生另一路输出。
这样做最大的价值，是在不增加独立隔离电源芯片的情况下，可以获得额外电压输出，同时保持较小体积。原文指出，Fly-Buck通过将传统Buck中的电感替换为带二次绕组的耦合电感，再增加整流和滤波部分形成新的拓扑。

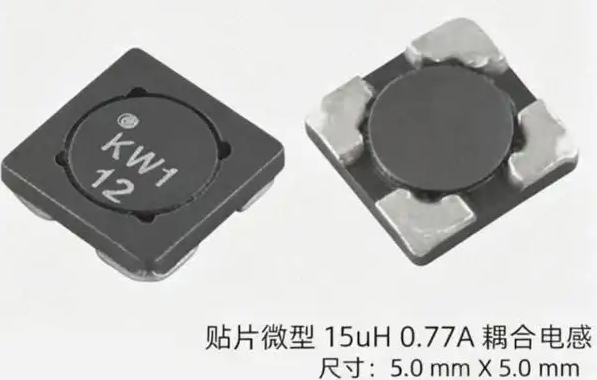

【图2 耦合电感实物与Fly-Buck电路】
二、Fly-Buck为什么比普通Buck更灵活？
普通Buck只能提供一路稳定降压输出，例如12V降5V。
但很多实际产品需要同时提供多个电源：比如主控芯片需要3.3V，通信模块需要隔离供电，传感器需要负压或者独立参考电源。
如果全部使用多个电源芯片，成本、面积和复杂度都会增加。
Fly-Buck利用磁耦合，把一个Buck控制器扩展成类似多路电源输出结构。
【图3 Fly-Buck拓扑结构】
三、它到底是怎么工作的？
理解Fly-Buck，关键是理解两个状态。
当主输出Vo1负载较重、副输出Vo2较轻时，主边电感主要表现为励磁电流，副边产生的电流通过匝比反射到主边，两者共同决定电感电流变化。
而当副输出负载增加时，副边电流反射回来，可能改变主边电流方向。这个变化也是为什么Fly-Buck设计时需要特别关注工作模式。

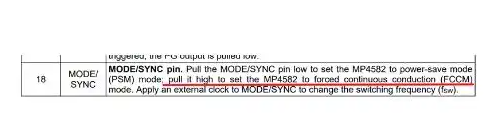

原文分析指出，在某些工况下副边电流反射可能导致电感电流反向，因此需要选择支持FCCM连续导通模式的同步Buck方案，而不能简单使用异步二极管Buck。
【图4 Fly-Buck不同负载状态工作分析】
四、工程设计中最容易踩的坑
第一，副边通常没有闭环反馈，输出电压会受到耦合电感匝比、负载变化影响。如果对电压精度要求高，通常需要额外增加LDO进行二次稳压。
第二，耦合电感选择非常关键，需要关注匝比、电流能力、饱和特性以及原副边耐压。
第三，副边功率较大的应用，需要确保控制芯片能够处理连续电流状态，否则可能出现异常输出。
这些注意事项决定了Fly-Buck虽然巧妙，但并不是简单替换一个电感就能成功。
【图5 Fly-Buck隔离Buck关系及参数】
五、为什么高手喜欢研究这种电路？
因为优秀硬件设计的核心，不只是让电源工作，而是在有限空间里实现更多功能。
Fly-Buck就是一个典型案例：它没有增加复杂的隔离变压器，也没有堆叠多个电源模块，而是通过磁元件创新，把Buck电路能力进一步扩展。
同时，由于原副边具有隔离关系，还可以通过不同连接方式实现负压输出、高边驱动、电流采样等应用。

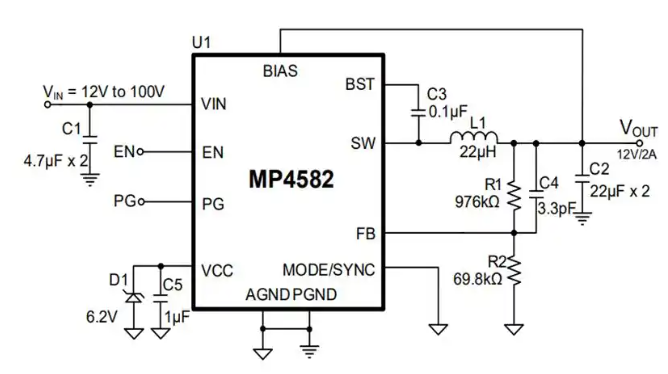

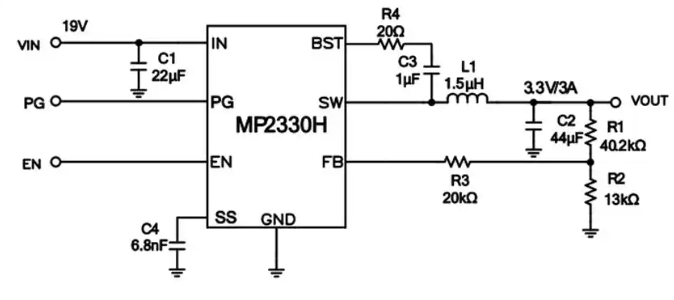

【图6 多种组合应用及Buck芯片方案】
总结：真正厉害的电源设计，不是堆元件，而是重新理解拓扑
普通工程师看到的是一个四脚电感，高手看到的是一次电源架构升级。
Buck解决降压，Fly-Buck解决的是在小体积条件下获得更多电源能力！
