MOS 管在使用过程中，为什么会“越用内阻越大”？
MOS 管在使用过程中，为什么会“越用内阻越大”？
在实际工程应用中，很多人都会遇到这样一个现象：
同一颗 MOS 管，刚上板时效率正常，用了一段时间后却明显发热、压降变大，甚至整机性能下降。
这并不是“玄学失效”，而是 MOSFET 内部导通电阻（RDS(on)）在真实工作环境中被一步步“推高”的结果。
MOS 管导通电阻的变化，并非由单一因素触发，而是材料特性、驱动方式、热环境、老化机制等多重因素叠加作用的产物。下面我们从工程视角，对这些关键原因逐一拆解分析。
一、温度上升：最常见、也最容易被忽视的推手
温度与 RDS(on) 关系曲线
MOS 管的 RDS(on) 具有明显的正温度系数。温度升高时，沟道中载流子的迁移率下降，直接导致导通电阻变大。
工程经验表明：
结温每上升 10℃，RDS(on) 往往增加约 5%～10%
当器件温度长期处于高位（>100℃），内阻甚至可能接近初始值的 2 倍
典型场景：
在开关电源、马达驱动等应用中，如果 PCB 铜皮不足、风道受限或散热器设计偏弱，MOS 管会在高温下持续运行，内阻自然“越跑越大”。
二、栅极驱动不足：MOS 管“没被完全打开”

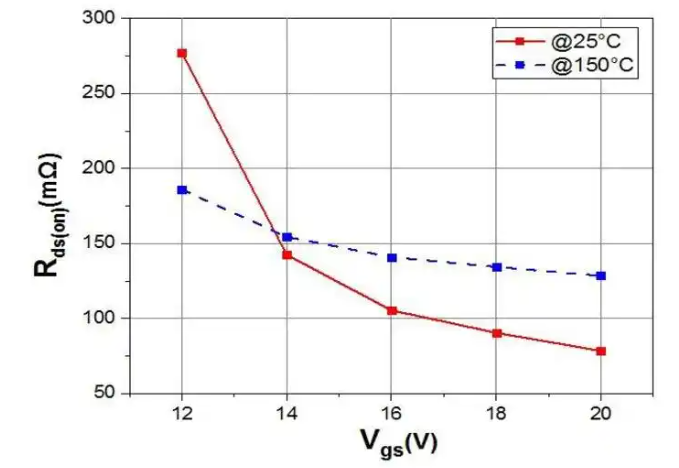

VGS 与 RDS(on) 曲线
MOS 管不是“有电就通”，而是栅源电压 VGS 决定沟道是否充分形成。
当驱动电压接近阈值、却未达到推荐驱动区间时，MOS 管实际上处于“半导通状态”。
具体影响包括：
VGS 每降低 1V，RDS(on) 可能上升 20%～50%
驱动电阻过大、驱动能力不足，也会导致有效 VGS 被拉低
常见误区：
用 3.3V MCU 直接驱动并非真正“逻辑级”的 MOS 管，静态测量看似能导通，动态负载下内阻却明显偏高。
器件老化：MOS 管也会“疲劳”
在长期高压、高温、高频应力下，MOS 管内部结构会逐步退化：
栅氧化层劣化：
SiO₂ 中形成陷阱，栅漏电流上升，等效沟道电阻增加
热载流子效应：
高能载流子冲击晶格，破坏沟道边界
金属迁移：
高温下源漏金属互连电阻缓慢上升
在高频电源或连续满载场景中，这类老化效应可能在数月内就体现为 RDS(on) 明显上升。
制造工艺差异：一开始就“埋下隐患”
MOS 管结构剖面
并非所有 MOS 管在出厂时都处于同一水平，工艺一致性直接决定内阻稳定性：
沟道掺杂不均 → 局部电阻偏高
栅氧厚度偏差 → Vth、RDS(on) 离散
金属接触质量不足 → 接触电阻增加
这也是为什么低价器件在批量应用中更容易出现“用着用着就发热”的问题。
五、外部应力冲击：一次“暗伤”，长期后遗症

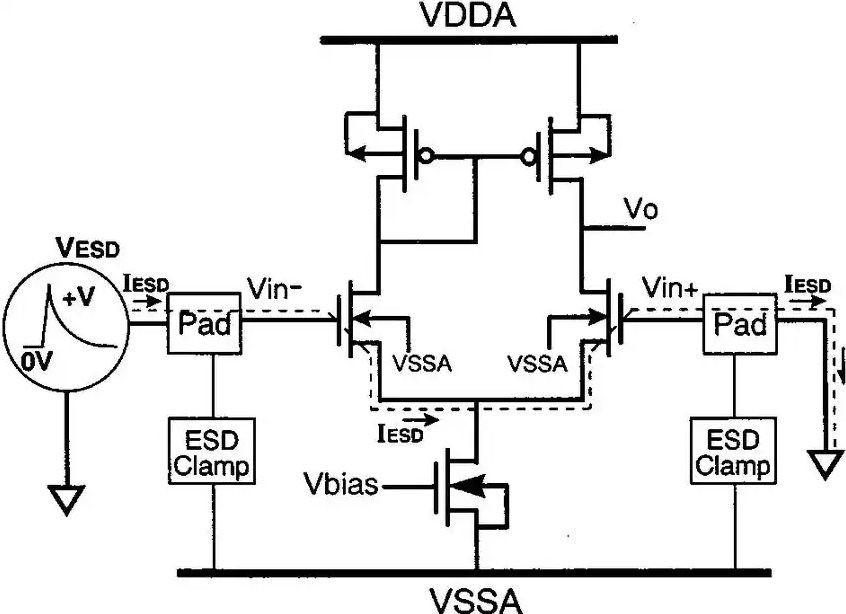

典型 ESD 电流路径示意图
瞬态过压、浪涌电流、ESD 冲击等，未必会立即击穿 MOS 管，但可能造成不可逆的内部微损伤：
1.沟道局部受损
2.金属层接触劣化
3.RDS(on) 永久性抬升
典型案例：
电源输入端无 TVS 或浪涌抑制时，一次雷击或电网波动，就足以让 MOS 管“带病工作”。
六、封装与散热：内阻上升的“放大器”

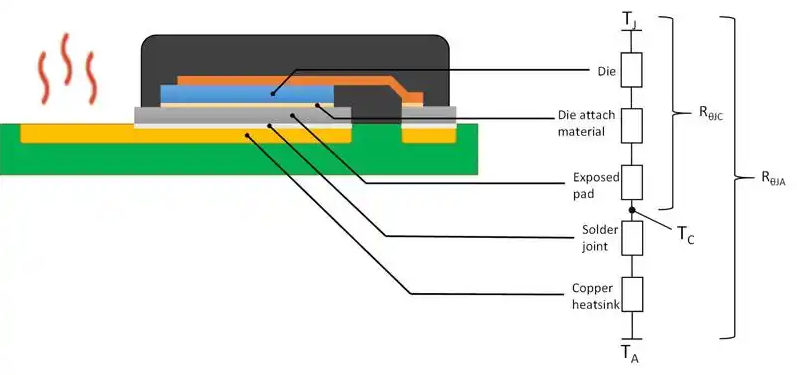

不同封装热阻对比
封装本身并不直接改变 RDS(on)，但它决定了热是否能及时被带走：
小封装（SOT-23、DFN） → 热阻高
散热铜皮不足 → 结温长期偏高
密闭空间 → 热堆积严重
结果就是：温度升高 → 内阻增大 → 损耗更高 → 温度继续升高，形成恶性循环。
高频工作：损耗叠加的隐性来源
MOSFET 导通/关断损耗示意
在高频应用中，虽然 RDS(on) 是静态参数，但：
栅极充放电损耗
输出电容损耗
反向恢复相关热损耗
都会推高器件结温，从而间接抬升导通电阻。
例如在 DC-DC 中，频率从 100kHz 提升到 1MHz，MOS 管的等效 RDS(on) 可能因温升增加 10%～20%。
