很多工程师都会遇到这种情况：仿真中的晶体管开关非常完美，但做成实物后却出现继电器吸合不稳、LED异常、MCU输入漂移等问题。
原因往往不是程序，而是晶体管没有真正进入开关状态。晶体管不是机械按键，它是否可靠工作，取决于两个区域：截止区和饱和区。
放大区虽然可以放大信号，但对于开关应用来说，它就是一个危险区域。
【图1 晶体管开关电路】
一、截止：真正的电子断路
以NPN晶体管为例，当基极驱动不足，PN结无法正常导通，基极电流接近零，集电极电流也趋近于零，此时晶体管进入截止状态。
但工程上要注意，截止不是简单的‘基极没电压’，还要考虑漏电流、上下拉电阻以及长期稳定性。
如果基极残留微弱电压，晶体管可能处于假截止状态，导致待机功耗增加、电平漂移甚至误触发。

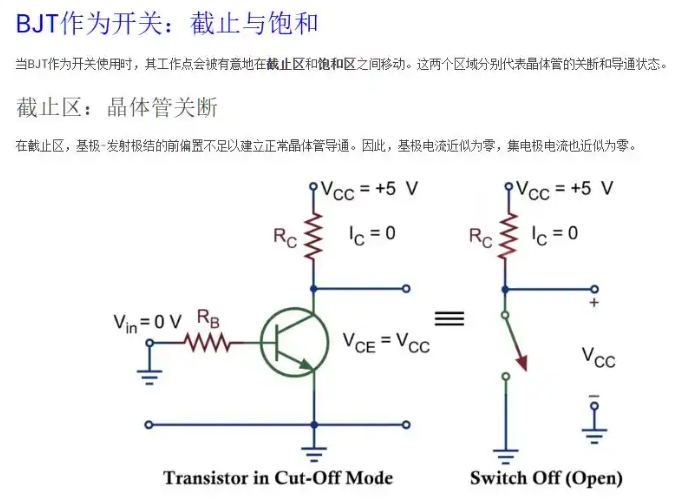

【图2 晶体管截止模式】
二、饱和：真正的电子闭合
很多人认为只要给基极电流，晶体管就是打开。其实这是一个典型误区。
基极电流不足时，晶体管只是进入放大区，集电极压降仍然较大，相当于开关没有完全打开。
真正用于开关控制的是深度饱和状态，此时基极驱动足够，Vce压降低，晶体管接近理想开关闭合。

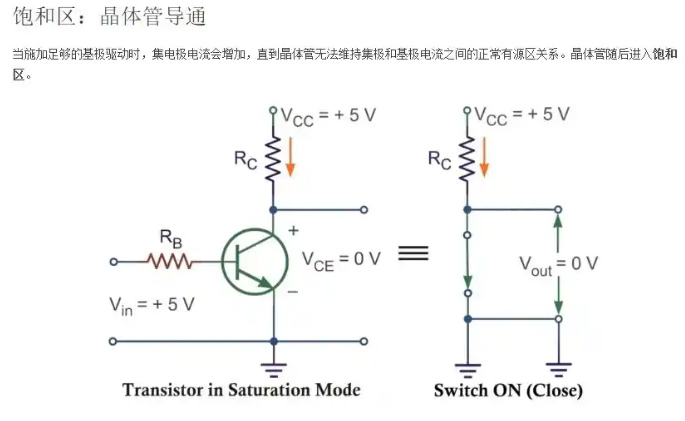

【图3 晶体管饱和模式】
三、硬件工程师真正关注什么？
优秀设计不是让电路‘刚好工作’，而是在电压、温度、负载变化时仍然稳定。
设计晶体管开关，需要重点关注：基极电阻是否合理、驱动电流是否充足、是否存在残余电压、多级开关是否累计压降。
很多看似软件问题，最终根源都是晶体管工作区域没有控制好。
四、晶体管开关设计的5个常见坑
1. 基极电阻过大，导致无法饱和，晶体管长期发热。
2. 没有上下拉，导致关闭不彻底。
3. 过度驱动，导致关断速度下降。
4. 忽略饱和压降，多级电路后电平不足。
5. 只测试正常状态，没有考虑老化和极端环境。
总结：高手不是控制晶体管导通，而是控制它进入正确状态
晶体管本身并不是开关，工程师通过电路设计，让它表现得像开关。
真正可靠的硬件设计，核心不是让电路能运行，而是让它长期稳定运行。
记住：截止决定关闭是否彻底，饱和决定开启是否可靠，而放大区，是开关电路最大的隐患。
