一、光控开关电路简介
光控开关电路是一种依据光线变化实现电路自动开闭的装置。其核心元件是光敏电阻，当光照强度改变时，光敏电阻的阻值相应变化，进而控制电路的通断。该电路广泛适用于街道、宿舍走廊等公共场所的照明灯具控制，可实现日熄夜亮的功能，有效节约用电。
二、MOS 管光控电路设计
（一）所需组件
制作基于 MOSFET 的光控开关，主要需要以下元件：IRFZ44N MOSFET、光敏电阻（LDR）、4.5MΩ 电阻、12V LED 灯带作为负载以及 9V 电池用于供电。
（二）电路连接方式

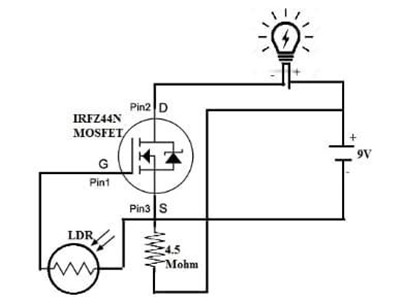

IRFZ44N MOSFET 的漏极端子与 LED 的负极端子相连。
4.5MΩ 电阻的负极端子接至 MOSFET 的源极端子，正极端子连接到 LED 的正极端子。
LDR 的正极端子连接到 MOSFET 的栅极端子，负极端子连接到 MOSFET 的源极端子。
电阻器的一端连接到电池的正极，栅极端则连接到电池的负极或 GND。
（三）工作原理
光照充足时（白天） ：光敏电阻 LDR 受到较强光照，其阻值降低。此时，MOSFET 的栅极电压较低，MOSFET 处于截止状态，LED 电路断开，LED 不发光。
光照较弱时（夜晚） ：光敏电阻 LDR 阻值增大，MOSFET 的栅极电压升高，MOSFET 导通，LED 电路形成闭合回路，LED 发光。通过这种方式，光控开关自动控制 LED 的亮灭，实现夜亮日熄的功能。
三、光控开关电路拓展应用

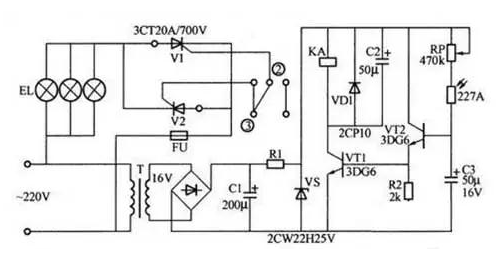

以下是一个稍复杂的光控开关电路原理图，其主要特点是白天有光照时灯泡不亮，夜晚黯淡无光时电路自动通电，灯泡亮起。
（一）电路组成及工作原理
白天状态 ：在较强光照下，光导管 227A（一种光敏电阻）两端阻值很小，约 20 - 50kΩ。晶体管 VT2 获得基极电流而导通，VT1 从 R2 上得到正偏电压也导通，继电器线圈 KA 得电。继电器的常闭触点 ②、③ 断开，两只晶闸管 V1 和 V2 没有触发信号而不导通，因而灯泡 EL 不亮。
夜晚状态 ：夜幕降临时，随着光照强度下降，光导管 227A 的阻值不断增加，最终可达 1MΩ 左右。VT1 因基极电流太小而截止，VT1 也相应截止，继电器 KA 失电释放，常闭触点 ②、③ 闭合，晶闸管 V1、V2 因其两控制相连而处于双向导通状态，电源被接通，照明灯亮。
电容器作用 ：电容器 C3 用于防止夜间瞬时强光干扰引起照明灯熄灭。而当光亮强度在临界点附近缓慢变化时，易引起继电器颤动而使灯光闪动，C2 可以过滤掉脉冲电流，避免照明灯闪亮。
四、光敏电阻特性对电路影响
光敏电阻是一种基于光电导效应的可变电阻器。它通常由高阻半导体材料制成，当入射光具有足够高的频率时，半导体吸收光子获得足够能量，使束缚电子移动到导带中，从而降低电阻。光敏电阻的光敏度会随周围温度变化而波动，且通常存在 10 毫秒或以下的延迟，即从光暴露到电阻下降之间存在延迟。在实际应用中，这些特性需要被充分考虑，以确保光控开关电路的稳定性和可靠性。
光控开关电路以其独特的光线控制功能，在众多自动照明控制场景中发挥着重要作用。通过合理选择元件、设计电路，可以满足不同场景下的照明需求，同时实现节能目标。
