400W大功率稳压逆变器电路

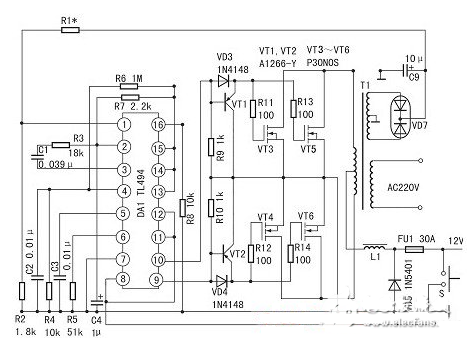

驱动控制电路 ：TL494 的第 8、11 脚为内部驱动输出三极管集电极，第 12 脚为其前级供电端，此三端通过开关 S 控制 TL494 的启动与停止。当 S1 关断时，TL494 无输出脉冲，开关管 VT4－VT6 无电流。S1 接通时，此三脚电压值为蓄电池的正极电压。第 9、10 脚为内部驱动级三极管发射极，输出两路时序不同的正脉冲。第 14 脚输出 5V 基准电压，使第 13 脚有 5V 高电平，控制门电路，触发器输出两路驱动脉冲，用于推挽开关电路。
主变电路 ：由 VT1、VT2、VD3、VD4 构成灌电流驱动电路，驱动两路各两只 60V/30A 的 MOSFET 开关管，再经升压变压器 T1 耦合输出约 235V 的交流（方波）电压。如需提高输出功率，每路可采用 3－4 只开关管并联应用，电路不变。
稳压电路 ：第 1、2 脚构成稳压取样、误差放大系统，正相输入端 1 脚输入逆变器次级取样绕组整流输出的 15V 直流电压，经 R1、R2 分压，使第 1 脚在逆变器正常工作时有近 4.7－5.6V 取样电压。反相输入端 2 脚输入 5V 基准电压（由 14 脚输出）。当输出电压降低时，1 脚电压降低，误差放大器输出低电平，通过 PWM 电路使输出电压升高。
过压保护电路 ：第 15 脚外接 5V 电压，成为误差放大器反相输入的基准电压，以和同相输入端 16 脚构成高电平保护输入端。当第 16 脚输入＞5V 时，可通过稳压作用降低输出电压，或关断驱动脉冲而实现保护。但在它激逆变器中输出超压的可能性几乎没有，故该电路中第 16 脚未用，改由电阻 R8 接地。
1000W 逆变器工作原理及电路图
工作原理 ：该功率逆变器电路将提供非常稳定的 “方波” 输出电压。操作频率由电位器决定，通常设置为 60Hz。可以使用各种 “现成的” 变压器，或者自行定制变压器以获得最佳效果。
电路图细节 ：额外的 MOS 管可以并联以获得更高的功率。建议在电源线上安装 “保险丝” 并始终连接 “负载”，同时接通电源。保险丝额定电压为 32 伏，每 100 瓦输出应大约为 10 安培。电源引线必须足够重，以处理此高电流消耗。适当的散热器应该用在 MOSFET 上，以确保良好的散热性能。

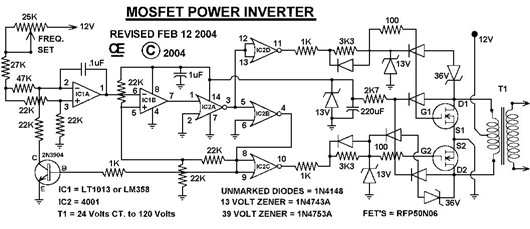

1000W 逆变器电路图
