同步整流技术解析
同步整流技术是一种先进的整流方案，它采用通态电阻极低的电力 MOSFET 来取代传统的整流二极管。这一创新举措能够显著降低整流电路的损耗，进而大幅提高 DC/DC 变换器的效率，完美适配低压、大电流整流器的应用需求。
在低压大电流场景下，电力 MOSFET 的导通压降相比二极管有着明显的优势。选用低压电力 MOSFET 作为整流器件，不仅可以提升电路的整体效率，还能有效减轻散热压力，推动电源设备向小型化发展。
一、同步整流电路对比传统整流电路
（一）传统开关电源整流电路

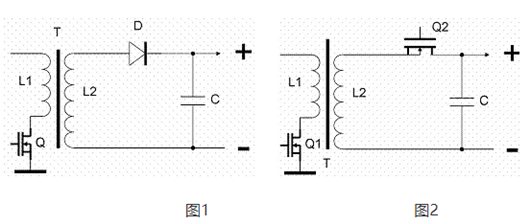

如图 1 所示，这是传统的开关电源整流电路。其中，Q 是开关管，T 是开关变压器，D 是整流二极管，C 是滤波电容。整流二极管 D 利用其单向导电性，独立完成对开关变压器次级 L2 两端交变电势的整流任务。
（二）同步整流电路

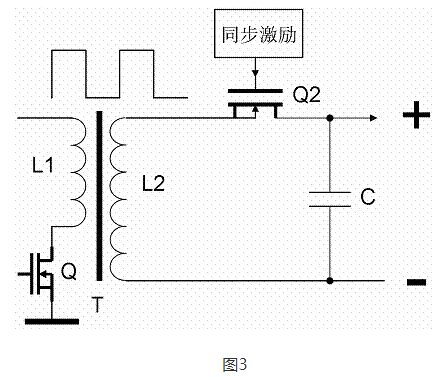

图 2 展示了采用 MOS 管 Q2 取代整流二极管 D 的开关电源整流电路。从图中可以清楚地看到，原本的整流二极管 D 被 MOS 管 Q2 取代。MOS 管是一种受栅极电压控制的双向导通开关元件，自身并不具备单向导电性。因此，要想利用 MOS 管实现如同整流二极管般的单向导电整流效果，就必须在 Q2 的栅极施加一个与被整流电压振幅同步变化的同步激励信号，如图 3 所示。
二、同步整流电路工作原理
（一）导通阶段（T1）

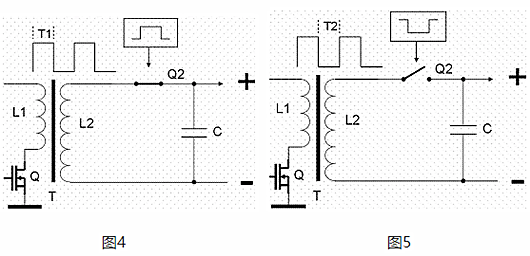

在 T1 时间，如图 4 所示，L2 上端呈现 “正” 电压。此时，Q2 的激励电路向 Q2 提供一个使其导通的高电平信号。Q2 导通后，输出电压为 “正”，对电容 C 进行充电，同时向负载供电。
（二）截止阶段（T2）
在 T2 时间，如图 5 所示，L2 上端变为 “负” 电压。这时，Q2 的激励电路向 Q2 提供一个使其截止的低电平信号。Q2 截止后，输出电压降为 “零”，此时由电容 C 在 T1 时间储存的电能开始释放，维持对负载的供电。
通过对比可以看出，以 MOSFET 取代普通整流二极管所构成的整流电路，在电路功能和效果上与传统电路完全一致。然而，同步整流电路必须额外增加一个控制 Q2（MOSFET）“导通 / 关闭”的激励电路，且该激励信号必须与被整流电压的相位保持严格同步。这也是同步整流电路得名的由来。
三、采用 MOSFET 作为整流元件的优越性
（一）降低损耗
采用低导通电阻的 MOS 管作为整流元件，相比传统的二极管整流方式，能够显著降低整流过程中的损耗。MOS 管的导通和截止动作受栅极电压精准控制，通过巧妙地施加与被整流交变电压同步的驱动信号，实现对 MOS 管的精准控制。具体而言，在被整流电压的正半周到来时，控制 MOS 管导通；而在负半周到来时，控制 MOS 管截止。由于 MOS 管的导通和截止状态必须与被整流电压的相位高度同步，因此这种整流方式被称为同步整流。
（二）提升效率与散热性能
同步整流技术的应用，不仅有效降低了整流过程中的能量损耗，还显著提升了电路的整体效率。同时，由于损耗的降低，散热压力也随之减轻，这对于电源设备的小型化设计具有重要意义。在低压、大电流的应用场景中，同步整流技术的优势尤为突出，能够满足现代电子设备对于高效率、小尺寸电源的迫切需求。此外，同步整流技术还在一定程度上提高了电源的可靠性，减少了因过热等问题导致的故障风险，为电子设备的稳定运行提供了有力保障。
综上所述，同步整流技术作为一种高效的整流方案，在电源设计领域具有广阔的应用前景。随着电子设备对于电源性能要求的不断提高，同步整流技术将继续发挥其重要作用，推动电源技术的持续发展和创新。
