升压降压电路,升压电路与降压电路的区别介绍
一、电路功能概述
升压电路专注于将低电压提升至高电压水平，常见于扫描电子显微镜、灯泡点亮保护、医疗器械等对高电压有需求的领域。同时，在太阳能和风能领域，升压电路可将低电压直流电转换为高电压直流电，便于储存或并网输送。其工作原理是借助交流电源的周期性变化产生高电压脉冲，经电感和电容储能、滤波后输出所需高电压。
而降压电路的作用是将高电压降低至设备所需的低电压，常应用于电子设备和 LED 照明等领域，这些设备通常需要低电压直流电源供电。降压电路一般由开关元件和变压器组成，其转换效率较高，但元件成本也相对较高，因为需要较大的电感元件来降低电源波纹电压。
二、工作原理剖析
（一）升压电路
以BOOST电路为例，其关键元件包括电感（用于储能）、MOS管（充当开关）、二极管（实现续流）和电容（起到储能作用）。升压电路的核心原理基于伏秒积平衡定理，即稳定状态的电感在开关导通时间（电流上升段）的伏秒数，与开关关断（电流下降段）时的伏秒数数值相等。
具体分析如下：
当MOS管导通时，电感储能，此时Uon = Vin，导通时间ton = DT（D为占空比）；
当MOS管关断时，电感释放能量，二极管导通形成续流回路，此时Uoff = Vout - Vin，关断时间toff = (1 - D)T。
依据伏秒积平衡原理，Uon * ton = Uoff * toff，
即Vin * DT = (Vout - Vin) * (1 - D)T，
化简可得Vout / Vin = 1 / (1 - D)，
由于D < 1，故Vout > Vin，实现升压功能。
在升压电路设计中，续流二极管至关重要，它能防止输出电压倒灌至输入端，避免电路损坏。

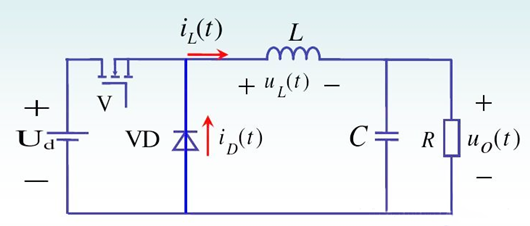

（二）降压电路
降压电路的原理与升压电路有相似之处，同样从输出和输入电压关系入手分析。其核心也是伏秒积平衡原理。
具体而言：
当开关元件导通（ON）时，电感电压VL = Vin - Vout；
当开关元件关断（OFF）时，电感电压VL = Vout。
根据伏秒积平衡原理， (Vin - Vout) * DT = Vout * (1 - D)T，
化简得Vout = D * Vin，
由于D < 1，故Vout < Vin，实现降压功能。
三、小结
升压电路与降压电路在工作原理、应用场景及输出电压大小方面存在显著差异。升压电路利用电感储能和伏秒积平衡原理，将低电压提升至高电压，适用于需要高电压输出的设备及新能源领域；降压电路则通过控制开关元件的占空比，将高电压降低至低电压，广泛应用于电子设备和照明领域，且转换效率较高。在实际应用中，应根据具体需求选择合适的电路类型。
