视在功率,有功功率,无功功率的关系与公式介绍
一、核心概念阐述

（一）有功功率

在交流电路环境里，当电能被电阻元件消耗且功率发生不可逆转换（譬如转化为热能、光能、机械能等），这部分功率被称作有功功率，简称为 “有功”，符号为 “P”，其单位是瓦（W）或是千瓦（KW）。它映射出交流电源在电阻元件上做功的能力强弱，亦或是单位时间里电能转换为其他形式能量的数值水平。实质上，它是交流电在单一周期内瞬时功率的平均值，故而也被称为平均功率。其计算方式为：有功功率等于瞬时功率最大值的二分之一，换句话说，等同于电阻元件两端电压有效值乘以流经电阻元件的电流有效值，公式表达为 P=U⋅I⋅cosϕ（此处，U 表征电压有效值，I 表示电流有效值，ϕ 指的是电压和电流间的相位差）。

（二）无功功率

为了精准反映电感或电容元件与交流电源之间往复交换功率这一现象，引入了无功功率的概念，简称为 “无功”，符号是 “Q”，单位采用乏（Var）或者千乏（KVar）。具体而言，在交流电路中，但凡具备电感性或电容性的元件，通电之后分别会建立起电感线圈的磁场以及电容器极板间的电场。在交流电周期的上半部分（瞬时功率取正值时段），它们会从电源汲取能量用于构建磁场或电场；到了下半部分（瞬时功率为负值时段），之前构建的磁场或电场能量又回流至电源。鉴于此，在一个完整的周期内，这类功率的平均值归零，表明电源能量与磁场能量、电场能量之间进行的是可逆能量转换，并未产生实际的功率消耗。无功功率的计算公式为 Q=U⋅I⋅sinϕ。它彰显了因交流电路中存在电抗性元件（纯电感或纯电容），电源能量与磁场、电场能量交换的最大速率。在实际应用场景中，像是含有线圈和铁芯的感性负载，工作时构建磁场所消耗的功率即为无功功率，倘若没有无功功率，电动机、变压器等设备将无法正常建立工作所需的磁场。

（三）视在功率

交流电源所能供应的总功率即为视在功率，也被称为表现功率，其数值等同于交流电路中电压与电流的乘积，用 “S” 来表示，单位是伏安（VA）或者千伏安（KVA）。它在工程实践中，常被用于表征交流电源设备（像变压器这类设备）的容量大小。视在功率既不等同于有功功率，也不同于无功功率，但它涵盖了有功功率与无功功率。例如，对于一台视在功率为 100KVA 的变压器，其能否输出 100KW 的有功功率，关键取决于负载的功率因数。

（四）功率因数

功率因数指的是交流电路中有功功率与视在功率的比值。在一定电压和功率条件下运行的用电设备，功率因数值越高，意味着效益越好，发电设备也能够获得更充分的利用，通常用 cosΦ 来表示。由于功率因数很难达到 1，所以 1KW（有功功率）不等同于 1KVA（视在功率）。功率因数角则是用来描述交流电路中相电压和相电流之间的相位差，也被称为阻抗角。

二、三者相互关系

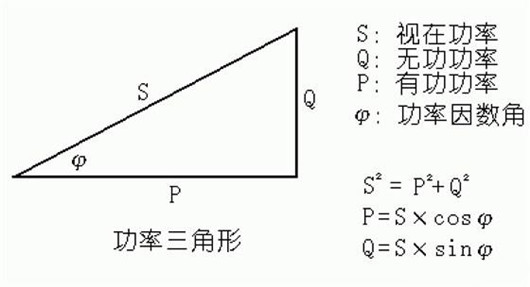

视在功率（S）、有功功率（P）以及无功功率（Q）之间的内在联系，可通过功率三角形予以直观展现。功率三角形是一个直角三角形构造，其中，Q 与 P 分别构成两条直角边，而 S 则是斜边。S 与 P 之间的夹角 Φ 即为功率因数角，它直观反映了交流电路里电压与电流之间的相位差。 voltage and current phase difference 的余弦值被定义为功率因数，用符号 cosΦ 表示，从数值层面来讲，功率因数就是有功功率和视在功率的比值，公式表达为 cosΦ=P/S。
