MOS管沟道长度的深度剖析
一、引言

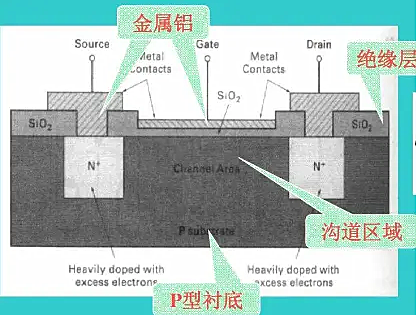

MOS 管的沟道长度作为其核心结构参数之一，对芯片性能和集成度有着深远的影响，是半导体工艺和器件设计的关键考量因素。随着集成电路技术的飞速发展，沟道长度的缩减一直是推动芯片性能提升的关键路径。
二、MOS 管沟道长度对芯片集成度的意义
（一）MOS 管体积与芯片集成度的紧密关联
MOS 管的体积直接决定了 IC 芯片的集成度，而沟道长度是影响 MOS 管体积的关键因素之一。随着集成电路功能的日益复杂，芯片上需要集成的电路数量呈指数级增长。这就要求芯片的沟道长度不断缩小，以便在有限的芯片面积上容纳更多的晶体管。
以先进制程芯片为例 ：当前所谓的 7nm 芯片，其沟道长度即为 7nm。这种纳米级的沟道长度使得在单个芯片上能够集成数十亿甚至上百亿个晶体管，从而实现强大的计算、存储和通信功能。
芯片制造的物理极限挑战 ：然而，芯片沟道长度的缩小并非没有极限。随着沟道长度逼近物理极限，如原子尺度，量子效应等问题逐渐显现，给芯片的制造和性能稳定性带来巨大挑战。这些物理极限问题迫使半导体行业不断探索新的材料和器件结构，如鳍式场效应晶体管（FinFET）和环绕栅极晶体管（GAA）等，以延续摩尔定律的步伐。
（二）光刻技术对沟道长度的限制与技术封锁困境
光刻机精度的决定性作用 ：在芯片制造工艺中，光刻是实现沟道长度精确 patterning 的关键工序。光刻机的精度，包括分辨率、套刻精度等，直接决定了能够达到的最小沟道长度。目前，极紫外光刻（EUV）技术是实现最先进制程沟道长度的关键手段，其能够达到的最小线宽已进入纳米甚至亚纳米级别。
技术封锁对半导体产业的影响 ：然而，必须正视的是先进光刻技术存在严格的技术封锁。这种封锁不仅限制了光刻设备的出口，还包括相关的配套技术、材料以及光刻工艺的研发和应用。这使得许多国家和地区的半导体产业在高端芯片制造领域面临 “卡脖子” 的困境，严重制约了其芯片产业的自主发展和国际竞争力。为了突破这一困境，各国纷纷加大在半导体基础研究、人才培养以及产业协同创新等方面的投入，力求在下一代半导体技术中实现弯道超车。
三、MOS 管沟道长度对芯片频率的影响
（一）芯片频率与性能的内在联系
芯片频率是衡量其性能的核心指标之一，频率越高意味着芯片在单位时间内能够完成更多的计算和数据处理任务，从而实现更快的运行速度。这对于现代电子设备的性能提升至关重要，例如计算机的 CPU 主频、移动设备的处理器频率等都直接关系到用户的使用体验。
（二）MOS 管沟道长度对频率的具体影响机制
寄生电容与驱动电流的制约 ：以 FET 为例，理论上只要 GS 电压高于阈值电压即可形成导电沟道。但实际上，MOS 管的驱动过程本质上是对 GS 和 GD 之间寄生电容的充放电过程。寄生电容的充放电时间不仅取决于电压参数，还与 MOS 管的几何尺寸密切相关。沟道长度越短，寄生电容的充放电时间就越短，芯片能够支持的最高频率也就越高。这是因为较短的沟道长度使得载流子传输距离缩短，同时减少了电容充电所需的能量和时间，从而允许更快的信号切换和传输速度。
频率性能的材料与工艺依赖性 ：除了沟道长度，MOS 管的频率性能还受到材料特性、掺杂浓度、晶体管结构等多种因素的综合影响。例如，高迁移率的半导体材料（如砷化镓、铟镓砷等）能够提高载流子的迁移速度，进而提升芯片的理论最高频率。同时，先进的封装技术和散热设计也有助于提高芯片在高频率下的工作稳定性和可靠性。总之，沟道长度是影响芯片频率的重要因素之一，但并非唯一的决定因素。通过综合优化材料、工艺和器件结构，可以在一定程度上突破沟道长度限制，提升芯片的频率性能。
四、沟道长度调制效应
（一）沟道长度调制效应的基本原理
沟道长度调制效应是 MOS 晶体管工作在饱和区时的一个重要物理现象。当 MOS 晶体管的栅下沟道预夹断后，若继续增大漏源电压（Vds），夹断点会略向源极方向移动。这种移动导致夹断点到源极之间的沟道长度略有减小，从而使有效沟道电阻减小。这一变化促使更多电子从源极漂移到夹断点，导致耗尽区的漂移电子数量增加，最终使漏极电流（Id）增大。

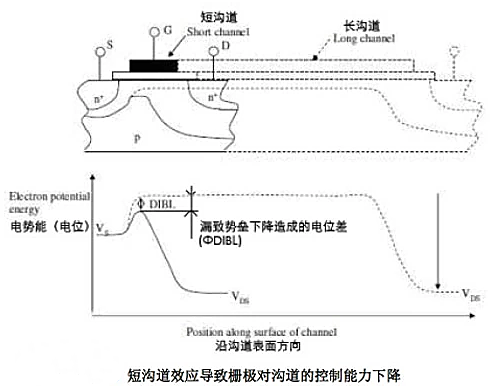

以 NMOSFET 为例的详细说明 ：在 NMOSFET 中，当施加栅压 Vgs 形成导电沟道后，若漏源电压 Vds 增大至不可忽略的程度，沟道电压降会增大直至 Vgd（栅漏电压）等于阈值电压 VT。此时，漏端附近的反型层消失，形成沟道夹断。若进一步增大 Vds，夹断点将向源端移动，造成有效沟道长度减小，这就是沟道调制效应。这种效应在短沟道器件中尤为显著，因为短沟道器件的场强较大，速度饱和效应可能先于沟道夹断导致电流饱和。
（二）沟道长度调制效应的影响
对器件性能的影响 ：沟道长度调制效应会使漏源电流随漏源电压的增加而增加，导致在饱和区 D 和 S 之间的电流源呈现非理想特性。这是由于沟道长度实际上成为了漏源电压的函数，使得器件的输出特性曲线不再是理想的水平线，而是向上倾斜。这一现象在短沟道器件中更加明显，给器件的建模和电路设计带来了更大的挑战。
在放大器设计中的应用 ：沟道长度调制效应可以被巧妙地利用在放大器的有源负载设计中。由于该效应能够提供电流并产生较大的输出阻抗，因此可以实现较高的增益。在实际的仿真过程中，通过调整沟道长度和宽度参数，可以观察到沟道长度越短，输出电阻越小，相应的有源负载增益也会减小。这表明沟道长度调制效应不仅是一个物理现象，更在实际的电路设计中具有重要的工程应用价值。
五、结论
MOS 管的沟道长度是影响芯片性能和集成度的核心因素之一。从芯片集成度的角度看，沟道长度的缩短有助于实现更高的晶体管密度，从而支持更复杂的功能集成。然而，这也受限于光刻等关键技术的精度和当前的技术封锁现状。在芯片频率方面，沟道长度与频率性能密切相关，较短的沟道长度有助于提高芯片的理论最高频率，但实际频率还受到多种其他因素的制约。此外，沟道长度调制效应作为一个重要的物理现象，对 MOS 晶体管的性能和应用产生了深远影响，需要在器件建模和电路设计中给予充分考虑。随着半导体技术的不断进步，对 MOS 管沟道长度的深入研究和优化将继续推动集成电路产业的发展。
