LED灯管接线技术指南
一、引言
LED灯管作为一种高效、节能、环保的照明设备，正逐步替代传统的荧光灯管。正确的接线方式不仅能够确保LED灯管正常工作，还能提高其使用寿命和照明效果。本文将详细介绍三种常见的LED灯管接线方法：两端进线、单端进线和交错进线，以及LED日光灯管的安装和接线要点。
二、LED灯管接线方法
（一）两端进线
两端进线是一种早期常用的接线方法，具有接线简便、操作简易的特点，目前仍被许多LED灯管制造商所采用。在熟悉日光灯管更换方法的用户中，也有不少采用这种方式。
接线步骤
将灯头的两根针进行短接处理，使其连接在一起。
将短接后的灯头连接到内部的恒流电源上。
应用场景与注意事项
在使用两端进线方法时，需要将传统的启辉器拆除，以确保LED灯管能够正常工作。
这种接线方式适用于需要快速更换灯管的场景，因为它保持了与传统日光灯管相似的安装和接线方式，用户可以轻松地进行替换。
（二）单端进线
单端进线方法中，LED灯管的一端不进行接线，而另一端的两根针则分别连接到恒流驱动电源上。两个灯头之间不存在任何电气连接。
接线步骤
确定LED灯管的一端为非接线端，另一端为接线端。
将接线端的两根针分别连接到恒流驱动电源的相应端子上。
应用场景与注意事项
单端进线方式具有更高的安全性。如果LED灯管的一端接入交流电，那么另一端将不会带电，这在维护和更换灯管时提供了额外的安全保障。
在替换传统荧光灯管时，需要拆除原来的启辉器，并安装启辉器保险丝。然后将LED灯管安装到灯座上，确保正确的电气连接。
（三）交错进线
交错进线是一种较为创新的接线方式，但对LED灯管内部的驱动设计有一定要求，通常需要灯管内部具备两路交流进线端。
接线步骤
在进行灯管替换时，只需将旧灯管取出，换上支持交错进线的LED灯管。
按照灯座的接线标识，将两路交流电源分别连接到灯管的两个进线端。
应用场景与注意事项
这种接线方式简化了安装过程，特别适用于新型LED灯管的安装和替换。
由于对内部驱动设计有特定要求，用户在选择LED灯管时应确保产品支持交错进线方式，并仔细阅读产品说明书以获取详细的接线指导。
三、LED日光灯管安装与接线
LED日光灯管的安装过程相对简单，以下是详细的安装步骤和注意事项：
（一）安装步骤
拆除旧灯管和组件：将原有的日光灯管取下，并拆除镇流器和启辉器。
连接电源线：将市电的火线和零线分别连接到灯管支架的左右两端。确保连接牢固可靠，避免松动或接触不良。
安装LED灯管：将LED灯管安装到灯座上，确保灯管与灯座紧密配合，安装到位。
（二）接线方式

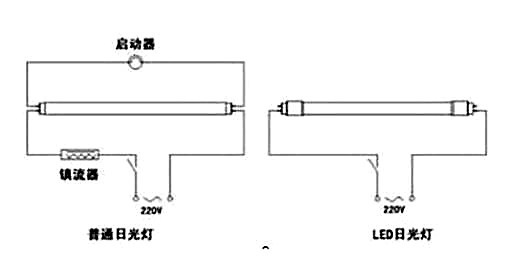

去掉镇流器和启辉器：在LED日光灯管的安装中，不再需要传统的镇流器和启辉器，因此需要将其拆除。
直接供电：将市电的火线和零线分别连接到支架两端的接线端子上，确保正确的电气连接，使220V交流市电直接供给LED日光灯管。
（三）产品特点与优势
LED日光灯管具有内置电源，其G13接口的两插针处于短路状态，两端接口具有一致性。这使得安装过程更加简便，用户可以轻松地进行替换和安装，无需复杂的接线操作。
