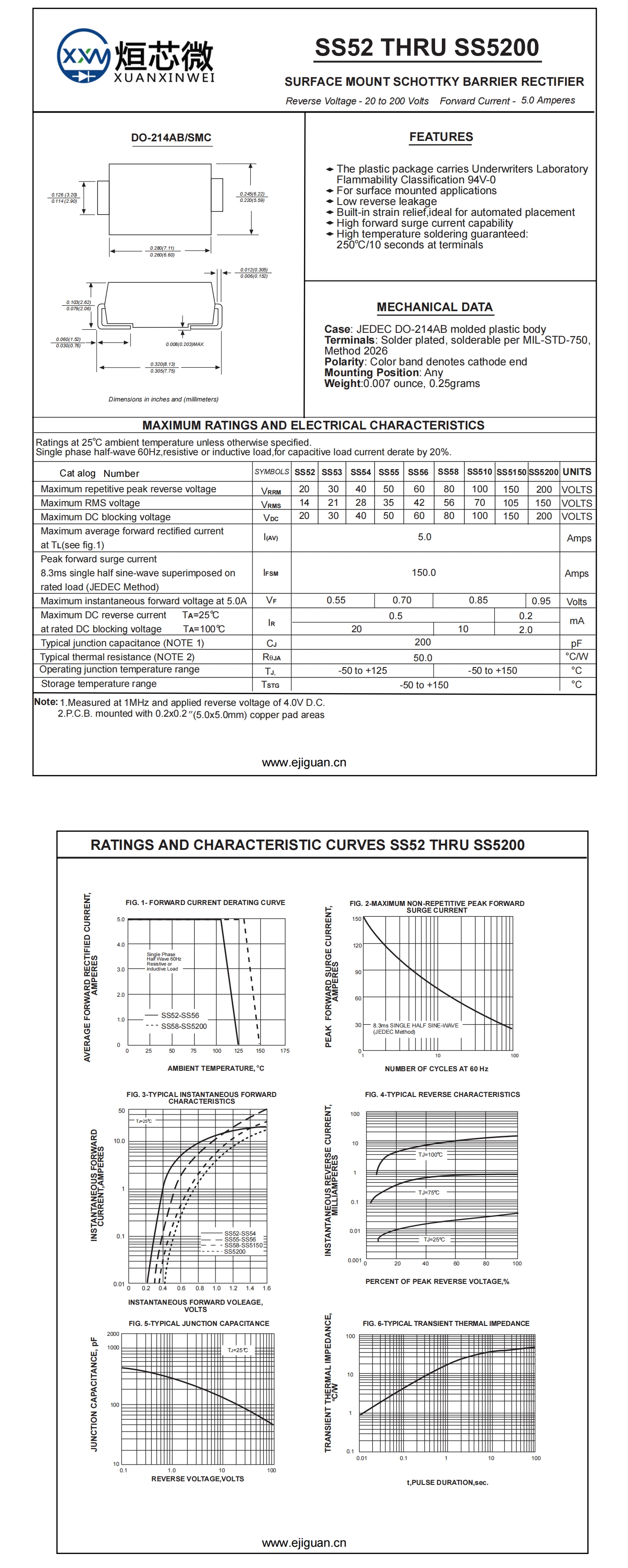

一、核心参数解析

（一）正向电流与压降

SS54二极管具备出色导通性能，其最大整流平均输出电流（IF）可达5.0A，表明该二极管在标准工作状态下能够持续承受5.0安培的正向电流，确保电路中电流的稳定传输。同时，该二极管的最大正向压降（VF）为0.55V，意味着在通过额定正向电流时，二极管两端所产生的电压降仅0.55伏特，较低的正向压降有助于减少电路中的能量损耗，提升整体能效。

（二）反向耐压与浪涌电流

在反向电压承受能力方面，SS54二极管的最大反向重复峰值电压（VRRM）为40V。一旦施加在其两端的反向电压超出40伏特，二极管可能会遭受不可逆的损坏，因此在实际应用中需确保工作电压始终低于该阈值。此外，该二极管拥有高达120A的最大正向不重复浪涌电流（IFSM），能够在极短时间内承受150安培的正向冲击电流，这使其适用于需要应对电流瞬变的严苛环境，如工业电源、新能源汽车等领域，为电路提供可靠保护。

二、封装规格与物理特性

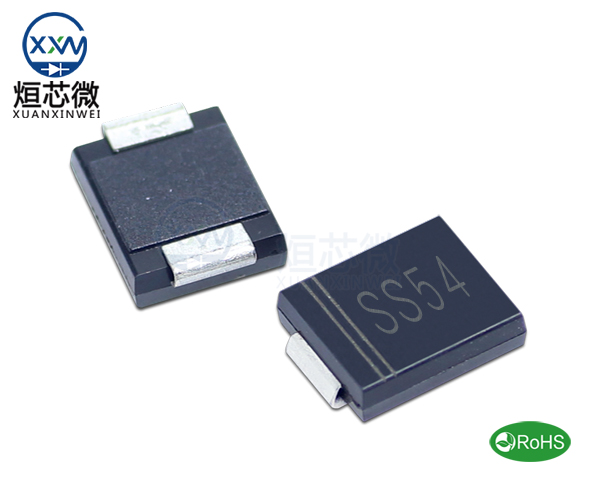

SS54二极管常采用DO-214AB封装形式，尺寸为4.50mm×2.80mm，高度为2.42mm，紧凑的封装尺寸便于在高密度电路板上进行表面贴装，满足现代电子设备对小型化、轻薄化的需求。其封装结构坚固，能够承受一定的机械应力和热应力，保证在各种复杂工作条件下的稳定性和可靠性。

三、应用领域拓展

（一）极性保护

SS54二极管可用于防止因电池等电源极性接反而导致的电路损坏。在许多电子设备中，如便携式仪器、通信设备等，将其与电源输入端串联，当电源极性正确时，二极管导通，电路正常工作；若电源极性接反，二极管则处于截止状态，阻断电流流通，从而保护后端电路免受反向电压的冲击，避免贵重元件的损坏。

（二）高频逆变应用

凭借肖特基二极管固有的快速恢复特性，SS54在高频逆变电路中表现出色。在高频DC-AC逆变器中，如光伏逆变器、不间断电源（UPS）等设备，该二极管能够高效地对高频电流进行整流和续流，减少开关损耗，提高逆变器的转换效率和功率密度，确保输出电流的稳定性和可靠性，满足对电能质量要求较高的应用场景。

（三）电流调节与保护装置

可作为电流调节器，在某些需要稳定电流输出的电路中，通过与限流电阻等元件配合，实现对负载电流的精确控制和调节。同时，它也可用作保护装置，例如在电机驱动电路中，防止电机启动和停止瞬间产生的电流冲击对驱动芯片等关键部件造成损害，延长设备的使用寿命，提高系统的稳定性和安全性。

四、封装细节与可靠性优势

SS54二极管采用DO-214AB封装，不仅尺寸小巧，还具备优良的散热性能。其封装结构设计合理，能够有效散发工作过程中产生的热量，降低芯片温度，确保二极管在长时间高负荷运行下的性能稳定。此外，该封装形式具有良好的电气绝缘性能，能够有效防止漏电和电气干扰，提高电路的安全性和可靠性。在质量控制方面，SS54二极管经过严格的筛选和测试流程，包括耐压测试、电流容量测试、高温老化测试等多项严苛检验，以确保每一批次的产品都符合高标准的质量要求，为客户提供值得信赖的高品质二极管产品。
